Преобразователи нормирующие НПСИ-УНТ предназначены для измерения входных сигналов постоянного тока или напряжения постоянного тока и преобразования их в унифицированные сигналы тока или напряжения (постоянного).
Пользователю доступна конфигурация характеристик с помощью кнопок и светодиодного дисплея на передней панели преобразователя: типа и диапазона входных и выходных сигналов, 4-х вариантов сигнализации (реле), уровня срабатывания сигнализации в процентах от входного сигнала.
Функции нормирующего преобразователя НПСИ-УНТ
- Линейное преобразование унифицированных сигналов. Возможно преобразование как диапазона (например, 0…5 мА в 4…20 мА), так и типа (например, напряжения в ток);
- Гальваническая изоляция между собой входов, выходов, питания преобразователя;
- Сигнализация по уровню входного сигнала со светодиодной индикацией и с формированием выходного дискретного сигнала на реле: четыре функции сигнализации (прямая, обратная, прямая с защелкой, обратная с защелкой);
- Обнаружение аварийных ситуаций: выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти. Сигнализация аварийных ситуаций: индикация и формирование аварийного уровня выходного сигнала тока или напряжения для обнаружения аварийных ситуаций внешними системами;
- Индикация уровня выходного сигнала, как на цифровом дисплее, так и с помощью светодиодного бар-графа.
Технические характеристики НПСИ-УНТ
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон измерений входного сигнала
|
Диапазон изменений выходного сигнала* |
|
НПСИ-УНТ
|
Постоянный ток
|
0…5 мА;
0…20 мА;
4…20 мА;
-20…20 мА
|
0…5 мА;
0…20 мА;
4…20 мА |
|
Напряжение постоянного тока
|
0…1 В;
-1…1 В;
0…10 В;
-10…10 В
|
0…1 В;
0…2,5 В;
0…5 В;
0…10 В |
*Преобразователи модификаций НПСИ-УНТ-С-Х- М(0/ВС/М) имеют на выходе только унифицированные сигналы постоянного тока
|
Параметры
|
Значения
|
|
Питание:
|
|
Номинальное значение напряжения питания:
- НПСИ-УНТ-Х-24-МХ
- НПСИ-УНТ-Х-220-МХ
|
=24 В;
~220 В, 50 Гц
|
|
Диапазон допустимых напряжений питания:
- НПСИ-УНТ-Х-24-МХ
- НПСИ-УНТ-Х-220-МХ
|
=12…36 В;
~85…265 В
|
|
Потребляемая мощность, не более
|
5 ВА
|
|
Предел основной допускаемой погрешности преобразования, не более
|
0,1%
|
|
Дополнительная погрешность в диапазоне рабочих температур -40...+70°С
|
0,005% / градус
|
|
Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более
|
0,02%
|
|
Диапазон линейности выходного тока (для диапазона)
|
3,8…20,5 мА (4…20) мА;
0…20,5 мА (0…20) мА;
0…5,1 мА (0…5) мА
|
|
Аварийные уровни выходного сигнала (для диапазона)
|
Высокий
|
Низкий
|
|
21,5 мА (4…20 мА);
21,5 мА (0…20 мА);
5,5 мА (0…5 мА)
|
3,6 мА (4…20 мА);
0 мА (0…20 мА);
0 мА (0…5 мА)
|
|
Время установления (динамическое/метрологическое) выходного сигнала при скачкообразном изменении входного, не более:
|
|
- НПСИ-УНТ-0-Х-М0
|
0,3 с / 1 с
|
|
- НПСИ-УНТ-0-Х-М(0/ВС/М) высокоскоростные исполнения
|
0,03 с/0,1 с |
|
Наличие в выходном сигнале гармоник, кратных 50 Гц, от диапазона, не более:
|
|
- НПСИ-УНТ-0-Х-М0
|
0,2%
|
|
- НПСИ-УНТ-0-Х-М(0/ВС/М) малошумящее исполнение
|
0,05%
|
|
Параметры реле сигнализации
|
250 В, 2 А, контакты на переключение
|
|
Время установления рабочего режима, не более
|
15 мин
|
|
Сопротивление нагрузки, не более
|
0…500 Ом
|
|
Гальваническая изоляция цепей питания/входа/выхода
|
1500 В, 50 Гц
|
|
Условия эксплуатации:
- температура
- влажность
|
-40…+70°С;
95% при 35°С
|
|
Масса, не более
|
400 г
|
|
Гарантия
|
36 месяцев
|
Структура обозначения
|
НПСИ-УНТ
|
0
|
24
|
М0
|
|
|
|
|
Модификации:
- М0: стандартная модификация;
- МX: модификация по заказу потребителя (код определяется при заказе);
- М(0/ВС/М): высокоскоростное малошумящее исполнение
|
|
Напряжение питания:
- 220: переменный ток от 85 до 265 В, 50 Гц;
- 24: постоянный ток от 12 до 36 В
|
|
Наличие сигнализации:
- С: сигнализация есть;
- 0: сигнализации нет
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный НПСИ-УНТ.
- Розетки к клеммному соединителю, 4 шт.
- Паспорт.
- Потребительская тара.

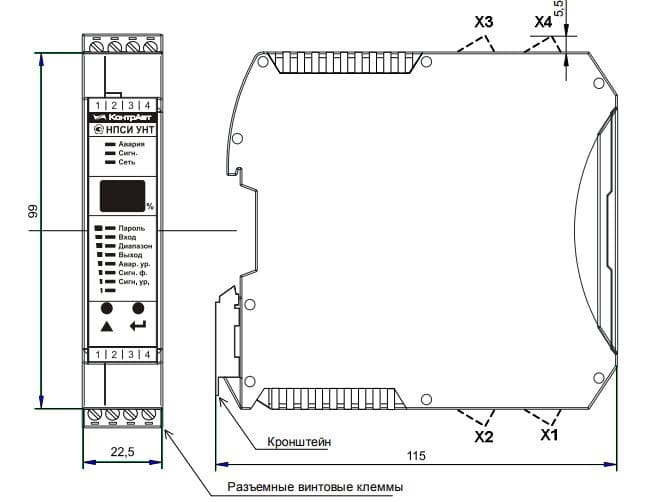

Габариты НПСИ-УНТ
Документация для НПСИ-УНТ преобразователь измерительный унифицированных сигналов
> НПСИ-УНТ преобразователи нормирующие. Паспорт (.pdf)
