НПСИ-230-ПМ10 преобразователь измерительный потенциометров

Цена по запросу

Скачать в pdf

Печать

НПСИ-230-ПМ10 преобразователь измерительный потенциометровПреобразователь нормирующий НПСИ-230-ПМ10 предназначен для преобразования входных сигналов потенциометров или потенциометрических датчиков в активный сигнал постоянного тока 0...5 мА, 0...20 мА или 4...20 мА. Допустимое номинальное сопротивление потенциометра - не более 10 кОм.

Характеристика потенциометра, диапазон преобразования, диапазон выходного токового сигнала и уровень выходного сигнала при возникновении аварийной ситуации выбираются пользователем при конфигурировании.

Функции нормирующего преобразователя НПСИ-230-ПМ10


- Линейное преобразование сигналов потенциометров и потенциометрических датчиков в унифицированный токовый сигнал;

- Гальваническая изоляция между собой входов, выходов, питания преобразователя;

- Обнаружение аварийных ситуаций: обрыв потенциометра (номинал больше допустимого более чем на 30%), замыкание потенциометра (номинал меньше допустимого более чем на 30%), выход параметра за пределы допустимого диапазона преобразования, целостность параметров в энергонезависимой памяти.

- Сигнализация аварийных ситуаций: индикация и формирование аварийного уровня выходного сигнала для обнаружения аварийных ситуаций внешними системами;

- Индикация уровня выходного сигнала на дисплее и бар-графом;

- Конфигурирование параметров преобразователя с помощью двух кнопок на передней панели с контролем по дисплею.

Технические характеристики НПСИ-230-ПМ10


Тип
преобразователя

Вид входного сигнала

Диапазон допустимых номинальных сопротивлений подключаемых потенциометров

Диапазон измерений
входного сигнала

НПСИ-230-ПМ10

Сигналы потенциометров или потенциометрических датчиков

0,1...10 кОм

0...5 мА

0...20 мА

4...20 мА

Параметры

Значения

Питание:

Диапазон допустимых напряжений питания:
 - НПСИ-230-ПМ10-0С-220-Х

 - НПСИ-230-ПМ10-0С-24-Х



~85…265 В, 50 Гц;

12…36 В

Потребляемая мощность, не более

2,5 В·А

Предел основной допускаемой погрешности преобразования, не более

±0,1%

Дополнительная погрешность в диапазоне рабочих температур -40...+70°С

0,005% / градус

Дополнительная погрешность при изменении напряжения питания во всём диапазоне напряжений питания, не более

±0,02%

Схема подключения преобразователя

3-проводная

Подавление помех 50 Гц последовательного/общего вида

70/90 дБ

Устойчивость к электромагнитным воздействиям по ГОСТ Р 51317

Класс 3 критерий А

Диапазон линейности выходного тока (для диапазона):
 - 0…5 мА

 - 0…20 мА

 - 4…20 мА



0…5,1 мА;
0…20,5 мА;
3,8…20,5 мА

Аварийные уровни выходного сигнала (для диапазона), уровни программируются пользователем:

Высокий:

 - 0…5 мА

 - 0…20 мА

 - 4…20 мА



5,5 мА;
21,5 мА;
21,5 мА

Низкий:

 - 0…5 мА

 - 0…20 мА

 - 4…20 мА



0 мА;
0 мА;
3,6 мА

Время установления выходного сигнала при скачкообразном изменении входного, не более

250 мс

Время установления рабочего режима, не более

5 мин

Диапазон сопротивлений нагрузки

0…500 Ом

Гальваническая изоляция цепей питания/входа/выхода

1500 В, 50 Гц

Условия эксплуатации:

 - температура
 - влажность



-40…+70°С;

95% при 35°С

Габариты

115х110х22,5 мм

Масса, не более

400 г

Гарантия

36 месяцев

Структура обозначения

НПСИ-230

ПМ10 220 М0









Модификации:

 - М0: стандартная модификация;

 - МX: модификация по заказу потребителя (код определяется при заказе)

Напряжение питания:

 - 220: переменный ток от 85 до 265 В, 50 Гц;

 - 24: постоянный ток от 12 до 36 В

Наличие сигнализации:

 - 0С: сигнализации нет

Типы входных сигналов или параметров:

 - ПМ10: сигналы потенциометров или потенциометрических датчиков, максимально допустимое номинальное сопротивление потенциометра 10 кОм

Тип преобразователя

Комплект поставки:

- Преобразователь измерительный НПСИ-230-ПМ10.

- Розетки к клеммному соединителю, 3 шт.

- Паспорт.

- Потребительская тара.

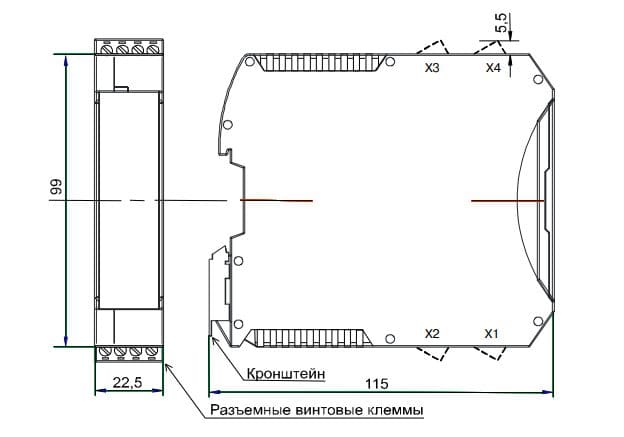

Габариты НПСИ-230-ПМ10

НПСИ-230-ПМ10 преобразователь измерительный потенциометров

Документация для НПСИ-230-ПМ10 преобразователь измерительный потенциометров

> НПСИ-230-ПМ10 преобразователи нормирующие. Паспорт (.pdf)
