Е1854ЭЛ преобразователь измерительный переменного тока и напряжения

Цена по запросу

Скачать в pdf

Печать

Е1854ЭЛ преобразователь измерительный переменного тока и напряженияИзмерительные преобразователи переменного тока и напряжения Е1854ЭЛ предназначены для измерения тока и напряжения в цепях переменного однофазного тока.

Преобразователи Е1854ЭЛ используются для контроля токов и напряжений электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, АСУ ТП энергоемких объектов различных отраслей промышленности, а так же на объектах сферы обороны и безопасности.

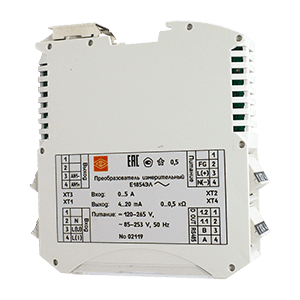

Е1854ЭЛ преобразователь измерительный переменного тока и напряжения

Е1854ЭЛ преобразователь измерительный переменного тока и напряжения

Е1854ЭЛ преобразователь измерительный переменного тока и напряжения

Описание преобразователя Е1854ЭЛ


Преобразователь Е1854ЭЛ состоит из следующих основных узлов: разборного корпуса, защитной крышки для лицевой панели, клеммников винтовых для подключения внешних цепей, блока из платы измерительной и платы индикации. Корпус состоит из двух разборных частей, скрепленных между собой защелкой. Блок плат вставляется в разборный корпус. Прозрачная крышка крепится к корпусу при помощи защелок и служит для защиты лицевой панели прибора.

Особенности Е1854ЭЛ


- Программный выбор входного сигнала тока или напряжения, диапазона измерений, диапазона выходного аналогового сигнала через интерфейс RS485 либо кнопками на передней панели.

- Формирование выходного дискретного сигнала при достижении установленного порогового значения.

- Отображение на индикаторе входного сигнала в процентном соотношении от номинального значения.

Технические характеристики преобразователей Е1854ЭЛ


Тип

преобразователя

Вид входного

сигнала

Диапазон измерений

входного сигнала

Напряжение питания

Выходной

сигнал

Е1854ЭЛ

Переменный ток

0...0,5 А

0...1 А

0...2,5 А

0...5 А

12ВН - 12+6/-3 В постоянного тока

24ВН - 24+12/-6 В постоянного тока

230В - от 85 до 253 В переменного тока частотой 50 Гц

220ВУ - от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока

0...5 мА

0...20 мА

4...20 мА

Напряжение переменного тока

0…125 В

0…250 В

0…500 В

Характеристики

Значения

Пределы допускаемой основной погрешности

±0,5%

Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение)

Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5

Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15

Входное сопротивление

не более 0,02 Ом – для каждой последовательной цепи (тока);

не менее 1 МОм – для параллельной цепи (напряжения) для преобразователей, питающихся от сети переменного тока

Мощность потребления от цепи питания, не более

0,5 Вт от цепи входного сигнала (для параллельной цепи);

0,01 Вт от цепи входного сигнала (для последовательной цепи);

6 ВА от цепи питания

Рабочий диапазон температур

-40…+50°С

Степень защиты

IР50

Монтаж

на DIN-рейку

Габаритные размеры

23х111х115 мм

Масса

0,3 кг

Структура обозначения Е1854ЭЛ

Е1854ЭЛ

0-0,5 А

220ВУ

А1

01

х























Наличие цифрового интерфейса:
х – интерфейс отсутствует
RS – наличие интерфейса

Наличие дискретного выхода:
х – выход отсутствует
01 – один дискретный выход

Условное обозначение программируемого диапазона изменения выходного аналогового сигнала (перепрограммирование выходного аналогового сигнала осуществляется в рамках выбранного варианта):
х – выход отсутствует*
А1 - 0…5 мА
В1 - 4…20 мА
С1 - 0…20 мА

Условное обозначение напряжения питания:
220ВУ – напряжение питания от 85 до 253 В переменного тока частотой 50 Гц или от 120 до 265 В постоянного тока
230В – напряжение питания от 85 до 253 В переменного тока частотой 50 Гц
12ВН – 12+6/-3 В постоянного тока
24ВН – 24+12/-6 В постоянного тока

Диапазон измерения (преобразования) входного сигнала:
Ток: 0...0,5; 0...1; 0...2,5; 0...5 А
Напряжение: 0...125, 0...250, 0...500, 75...125, 150...250 В

Тип преобразователя

Примечание: *при отсутствии выходного аналогового сигнала преобразователи имеют исполнение с цифровым интерфейсом RS485.

Габаритные размеры преобразователей Е1854ЭЛ

Е1854ЭЛ преобразователь измерительный переменного тока и напряжения

Чтобы правильно подобрать измерительные преобразователи Е1854ЭЛ, узнать стоимость, купить преобразователи Е1854ЭЛ, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@e854.ru

Документация для Е1854ЭЛ преобразователь измерительный переменного тока и напряжения

> Е1854ЭЛ преобразователи измерительные. Руководство по эксплуатации (.pdf)
