Измерительные преобразователи ЭП8542 предназначены для линейного преобразования переменного тока в унифицированный выходной сигнал постоянного тока.
ЭП8542 применяются для контроля токов электрических систем и установок, для комплексной автоматизации объектов электроэнергетики, для автоматизированных систем управления технологическими процессами энергоемких объектов различных отраслей промышленности.
Преобразователи ЭП8542 не требуют дополнительного источника питания.
Преобразователи переменного тока ЭП8542 относятся к однофункциональным, взаимозаменяемым, восстанавливаемым, ремонтируемым приборам. Конструктивно состоят из основания, крышки корпуса, крышки клеммной колодки, печатной платы с элементами схемы и измерительного трансформатора. В клеммной колодке размещены зажимы для подключения внешних цепей.
Измерительные преобразователи ЭП8542 выпускаются в корпусах разных размеров:
- 110х120х70 мм – для навесного монтажа на щитах и стойках;
- 110х120х81 мм – для креплении на DIN-рейку;
- 60х85х75 мм – для крепления на DIN-рейку 35 мм или навесного монтажа на щитах и стойках.
Технические характеристики преобразователей ЭП8542
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон измерений
входного сигнала
|
Диапазон изменений
выходного сигнала
|
Диапазон изменений
сопротивления нагрузки
|
|
ЭП8542/1
|
Переменный ток
|
0…0,5 А
|
0…5 мА;
0…20 мА
|
0…2,0 кОм;
0…0,5 кОм
|
|
ЭП8542/2
|
0…1,0 А
|
|
ЭП8542/3
|
0…2,5 А
|
|
ЭП8542/4
|
0…5,0 А
|
|
Характеристики
|
Значения
|
|
Пределы допускаемой основной погрешности
|
±1,0%
|
|
Класс точности
|
1,0
|
|
Степень защиты
|
IР40;
IP20 (клеммы подключения)
|
|
Мощность, потребляемая от измерительной сети, не более
|
1 ВА
|
|
Диапазон рабочих температур
|
-40…+55°С
|
|
Гарантийный срок эксплуатации
|
18 месяцев
|
|
Средний срок службы, не менее
|
10 лет
|
|
Межповерочный интервал
|
12 месяцев
|
|
Габаритные размеры
|
110х120х70 мм;
110х120х81 мм;
60х85х75 мм
|
|
Масса, не более
|
0,6 кг
|
Структура заказа
|
ЭП8542
|
/4
|
0…20 мА
|
60х85х75 мм
|
|
|
|
|
Габаритные размеры корпуса
|
|
Диапазон изменения выходного сигнала
|
|
Модификация
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- ЭП8542 преобразователь измерительный переменного тока.
- Руководство по эксплуатации.
- Паспорт.
Габаритные чертежи

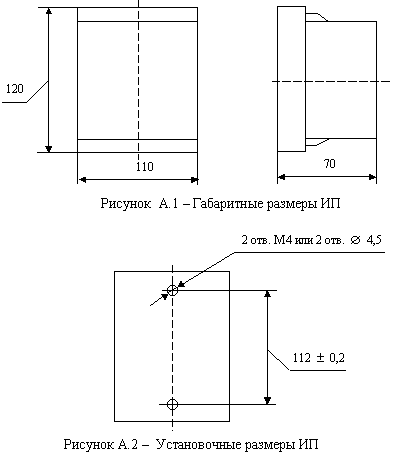

Преобразователи ЭП8542 в корпусе 110х120х70 мм
Преобразователи ЭП8542 в корпусе 110х120х70 мм с креплением на DIN-рейку 35 мм
Преобразователи ЭП8542 в корпусе 60х85х75 мм с креплением на DIN-рейку 35 мм
Документация для ЭП8542 преобразователи измерительные переменного тока
>ЭП8542 преобразователи измерительные. Руководство по эксплуатации (.pdf)
