ЭП8528 преобразователь измерительный частоты переменного тока

Цена по запросу

Скачать в pdf

Печать

ЭП8528 преобразователь измерительный частоты переменного тока

Измерительный преобразователь ЭП8528 предназначен для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока.

ЭП8528 может применяться для контроля частоты переменного тока в составе автоматизированных систем управления на объектах электроэнергетики в различных отраслях промышленности.

Описание преобразователя ЭП8528


Измерительные преобразователи частоты переменного тока ЭП8528 конструктивно состоят из корпуса, крышки корпуса, крышки клеммной колодки, зажимов подключения внешних цепей, печатной платы с элементами схемы.

ЭП8528 выпускается в 14 модификациях, которые отличаются параметрами входного и выходного сигналов, вариантами питания, по заказу могут изготавливаться со встроенным интерфейсом RS-485 для передачи информации в цифровом коде.

Монтаж осуществляется на щитах и панелях с передним присоединением монтажных проводов.

Технические характеристики


Тип
преобразователя

Номинальное
значение входного
напряжения, В

Диапазон измерения
преобразуемой
частоты, Гц

Номинальное значение
преобразуемой
частоты, Гц

Диапазон изменения
выходного сигнала, мА

Сопротивление
нагрузки, кОм

ЭП8528/1

100
или
230

45…55

50

0…5

0…3,0

ЭП8528/2

48…52

0…5

0…3,0

ЭП8528/3

49…51

0…5

0…3,0

ЭП8528/4

45…55

4…20

0…0,5

ЭП8528/5

48…52

4…20

0…0,5

ЭП8528/6

49…51

4…20

0…0,5

ЭП8528/7

47…52

0…5

0…3,0

ЭП8528/8

100
или
220

45…55

50

0…5

0…3,0

ЭП8528/9

48…52

0…5

0…3,0

ЭП8528/10

49…51

0…5

0…3,0

ЭП8528/11

45…55

4…20

0…0,5

ЭП8528/12

48…52

4…20

0…0,5

ЭП8528/13

49…51

4…20

0…0,5

ЭП8528/14

47…52

0…5

0…3,0



Характеристики

Значения

Пределы допускаемой основной погрешности

±0,05%

Варианты питания:

- для ЭП8528/1, ЭП8528/2, ЭП8528/3,
ЭП8528/4, ЭП8528/5, ЭП8528/7

от измерительной цепи

- для ЭП8528/8, ЭП8528/9,
ЭП8528/10, ЭП8528/11, ЭП8528/12,
ЭП8528/13, ЭП8528/14

от источника напряжения переменного тока
напряжением от 207 до 253 В
с номинальным значением 230 В частотой 50 Гц
(обозначение при заказе – «230В, 50Гц»)

от источника напряжения переменного тока
напряжением от 80 до 265 В
с номинальным значением 230 В частотой 50 Гц
или от источника напряжения постоянного тока
напряжением от 105 до 300 В
с номинальным значением 230 В
(обозначение при заказе – «230ВУ»)

от источника напряжения постоянного тока
напряжением 48 В
 (обозначение при заказе – «48В»)

от источника напряжения постоянного тока
напряжением 24 В
(обозначение при заказе – «24В»)

от источника напряжения постоянного тока
напряжением 12 В
(обозначение при заказе – «12В»)

от источника напряжения постоянного тока
напряжением 5 В
(обозначение при заказе – «»)

Мощность, потребляемая от, не более:

 - измерительной цепи для ЭП8528/1-ЭП8528/7

3,0 ВА

 - измерительной цепи для ЭП8528/8-ЭП8528/14

1,0 ВА

 - при питании от сети переменного тока  ~ 230 В, 50 Гц

3,0 ВА

 - при питании от сети переменного тока (для универсального питания);

3,0 ВА

 - при питании от сети постоянного тока (для универсального питания)

3,0 Вт

 - при питании от сети постоянного тока (для всех вариантов питания)

3,0 Вт

Диапазон рабочих температур

-40…+55°С

Гарантийный срок эксплуатации

18 мес

Средний срок службы, не менее

15 лет

Габаритные размеры (ДхШхВ), не более

110x120x70 мм

Масса, не более

0,8 кг

Структура заказа

При заказе необходимо указать тип и модификацию, номинальное значение входного напряжения измерительной цепи, диапазон измерения входного сигнала, диапазон изменения выходного аналогового сигнала, тип питания прибора (только для модификаций ЭП8528/8 - ЭП8528/14), наличие встроенного интерфейса RS-485 (при необходимости), возможность крепления на шину DIN-35 (при необходимости).

ЭП8528

/8

100 В

230В, 50Гц







Тип питания прибора*:
- 230В,50Гц;
- 230ВУ;
- 48В;
- 24В;
- 12В;
- 5В

Номинальное значение входного напряжения измерительной цепи

Конструктивное исполнение

Тип преобразователя

* Условное обозначение напряжения питания указывается только для модификаций  ЭП8528/8 - ЭП8528/14. Допустимые варианты питания смотреть в таблице характеристик

Стандартный комплект поставки:

 - Преобразователь ЭП8528.

 - Паспорт.

 - Руководство по эксплуатации (при поставке нескольких приборов в один адрес – количество по заказу).

 - Методика поверки эксплуатации (при поставке нескольких приборов в один адрес – количество по заказу).

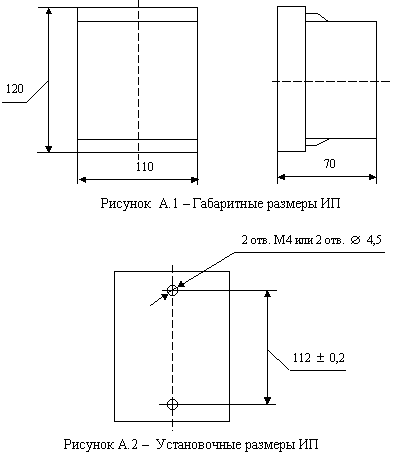

Габаритный чертеж ЭП8528

ЭП8528 преобразователь измерительный частоты переменного тока

Документация для ЭП8528 преобразователь измерительный частоты переменного тока

> ЭП8528 преобразователь измерительный. Руководство по эксплуатации (.pdf)
