Преобразователи нормирующие НПСИ-500-МС3 используются для измерения параметров трехфазной сети – действующих значений напряжений каждой из фаз, а также межфазных (линейных), напряжения, тока, полной, активной и реактивной мощности, коэффициента мощности, разности фаз. Обеспечивают передачу всех измеренных и рассчитанных параметров, а также управление выходами по интерфейсу RS-485, протокол Modbus RTU. Имеют интерфейс USB для конфигурирования.
Модели НПСИ-500-МС3.2-Х-Х-М0 имеют 2 унифицированных токовых выхода 4…20 мА. В соответствие с заказом преобразователи могут быть оснащены функцией сигнализации, которая срабатывает при достижении значениями измеряемых параметров заданных уровней.
Функции нормирующего преобразователя НПСИ-500-МС3
- Измерение действующих значений напряжений: каждой из фаз, а также межфазных (линейных), возможность измерения постоянных напряжений, действующих значений переменного тока, измерение полной, активной, реактивной мощности и коэффициента мощности, разности фаз между током и напряжением по каждой из фаз, частоты сигнала промышленной сети по фазе А (основная гармоника), измерение суммарного значения полной, активной, реактивной мощности по трём фазам, измерение активной/реактивной энергии, как полной, так и каждой из фаз, на интервале времени до 15 мин и неограниченном интервале времени;
- Усреднение измеренных значений по времени (время усреднения задается);
- Преобразование выбранного измеренного параметра в токовый сигнал 4…20 мА;
- Использование различных схем подключения: трёхпроводная (схема Арона) или четырёхпроводная схема выбирается при конфигурировании;
- Индивидуальная гальваническая изоляция каналов измерения тока при помощи встроенных измерительных трансформаторов;
- Возможность подключения сигналов напряжения и тока как через внешние измерительные трансформаторы, так и напрямую без трансформаторов;
- Обмен данными, а также управление токовыми и дискретными выходами по интерфейсу RS-485;
- Формирование сигналов дискретных выходов (реле NO), для модификации с сигнализацией (два выхода);
- Выбор типа сигнализации (по уровню входного сигнала или аварийная). Четыре типа функций сигнализации по уровню, задание порогов сигнализации, возможны режимы задержки срабатывания и отложенной сигнализации;
- Обнаружение аварийных ситуаций и формирование аварийного уровня выходных токовых сигналов 4…20 мА для обнаружения аварийных ситуаций внешними системами.
Технические характеристики НПСИ-500-МС3
|
Тип
преобразователя
|
Измеряемые параметры*
|
Диапазон измерений
входного сигнала
|
Выходные сигналы
|
|
НПСИ-500-МС3.1-Х-Х-МХ
|
НПСИ-500-МС3.2-Х-Х-МХ
|
|
НПСИ-500-МС3
|
Действующее значение напряжения переменного/постоянного тока, Ua, Ub, Uc
|
0…100 В;
0…500 В
|
RS-485;
1 токовый выход 4…20 мА
|
RS-485;
2 токовых выхода 4…20 мА
|
|
Действующее значение силы переменного тока, Ia, Ib, Ic
|
0…1 A;
0…5 A
|
|
Значение полной мощности нагрузки сети по фазам и суммарно, S, Sa, Sb, Sc
|
0…100 ВА;
0…500 ВА;
0…2500 ВА
|
|
Значение активной мощности нагрузки сети по фазам и суммарно, P, Pa, Pb, Pc
|
0…100 Вт;
0…500 Вт;
0…2500 Вт
|
|
Значение реактивной мощности нагрузки сети по фазам и суммарно, Q, Qa, Qb, Qc
|
0…100 вар;
0…500 вар;
0…2500 вар
|
|
Значение коэффициента мощности нагрузки сети по фазам, cosφa, cosφb, cosφc
|
-1…1
|
|
Частота сети переменного тока, Fa
|
45…55 Гц
|
*Дополнительно рассчитываются усредненные по времени параметры, средние по фазам, минимальные и максимальные значения, значения энергии за интервал времени, разность фаз между током и напряжением.
|
Параметры
|
Значения
|
|
Номинальное значение напряжения питания:
- НПСИ-500-МС3.Х-Х-24-Х
- НПСИ-500-МС3.Х-Х-220-Х
|
24 В;
~220 В, 50 Гц
|
|
Диапазон допустимых напряжений питания:
- НПСИ-500-МС3.Х-Х-24-Х
- НПСИ-500-МС3.Х-Х-220-Х
|
от 12 до 36 В;
~85…265 В, 50 Гц или =120…360 В
|
|
Пределы основной допускаемой погрешности преобразования, не более
|
±0,5%
|
|
Дополнительная погрешность в диапазоне рабочих температур
-40…+70°С на каждые 10 °С изменения температуры, не более
|
±0,025%
|
|
Количество каналов измерения напряжения
|
3
|
|
|
Входное сопротивление, не менее
|
600 кОм
|
|
|
Допустимая перегрузка (пиковое значение), непрерывно / 5 с
|
800 В / 1000 В
|
|
Количество каналов измерения тока (встроенные трансформаторы тока)
|
3
|
|
|
Входное сопротивление, не более
|
0,01 Ом
|
|
|
Допустимая перегрузка (пиковое значение), непрерывно / 5 с
|
10 А / 50 А
|
|
Токовый выход
|
ток 4…20 мА, активный
|
|
|
Количество выходов
|
мод. НПСИ-500-МС3.1-Х-Х-М0
мод. НПСИ-500-МС3.2-Х-Х-М0
|
1
2
|
|
|
Номинальное значение сопротивления нагрузки
|
100±10 Ом
|
|
|
Допустимый диапазон сопротивлений нагрузки
|
0…500 Ом
|
|
Дискретный выход (только для мод. НПСИ-500-МС3.2-2С-Х-М0)
|
сухой контакт на переключение (реле SPST)
|
|
|
Количество выходов
|
2
|
|
|
Активная нагрузка, не более
|
=30 В, 3 A; ~250 В, 3 A
|
|
|
Индуктивная нагрузка, не более
|
=30 В, 2 A; ~250 В, 2 A
|
|
Интерфейс RS-485
|
EIA/TIA-485 (RS-485)
|
|
|
Скорости обмена
|
9600, 19200, 38400, 57600, 115200 бит/с
|
|
|
Диапазон задания адресов
|
1…247
|
|
|
Максимальное число преобразователей в сети без повторителей
|
128
|
|
|
Поддерживаемые протоколы
|
Modbus RTU
|
|
Интерфейс USB (используется только для конфигурирования)
|
USB 2.0 FS
|
|
|
Тип разъёма
|
USB B
|
|
|
Класс
|
CDC (Виртуальный COM порт)
|
|
|
Адрес
|
1
|
|
|
Поддерживаемые протоколы
|
Modbus RTU
|
|
Устойчивость к электромагнитным воздействиям по ГОСТ 30804.4.2
|
класс 3 критерий А
|
|
Время установления выходного сигнала при скачкообразном изменении входного, не более
|
0,2 с
|
|
Время установления рабочего режима, не более
|
5 мин
|
|
Время непрерывной работы
|
круглосуточно
|
|
Гальваническая изоляция:
|
|
|
|
Входы – цепи питания, интерфейса RS-485, выходов
|
2500 В, 50 Гц
|
|
|
Цепи измерения напряжения – цепи измерения тока; цепи питания – выходы; цепи питания – интерфейс RS-485; выходы – интерфейс RS-485; цепи всех выходных сигналов между собой
|
1500 В, 50 Гц
|
|
Условия эксплуатации:
- температура
- влажность
|
-40…+70°С
95% при 35°С
|
|
Габариты
|
75х95х105 мм
|
|
Масса, не более
|
350 г
|
|
Гарантия
|
36 месяцев
|
Структура обозначения
|
НПСИ-500
|
МС3.1 |
0С |
24 |
М0 |
|
|
|
|
|
Модификации:
- М0: стандартная модификация;
- МX: модификация по заказу потребителя (код определяется при заказе)
|
|
Напряжение питания:
- 220: переменный ток от 85 до 265 В, 50 Гц;
- 24: постоянный ток от 12 до 36 В
|
|
Наличие сигнализации:
- 2С: сигнализация есть (2 выхода, электромеханическое реле);
- 0С: сигнализации нет
|
|
Тип измеряемых параметров, число токовых выходов:
- МС3.1: параметры трехфазной сети, 1 токовый выход;
- МС3.2: параметры трехфазной сети, 2 токовых выхода
|
|
Тип преобразователя
|
Комплект поставки:
- Преобразователь измерительный НПСИ-500-МС3.
- Паспорт.
- Потребительская тара.

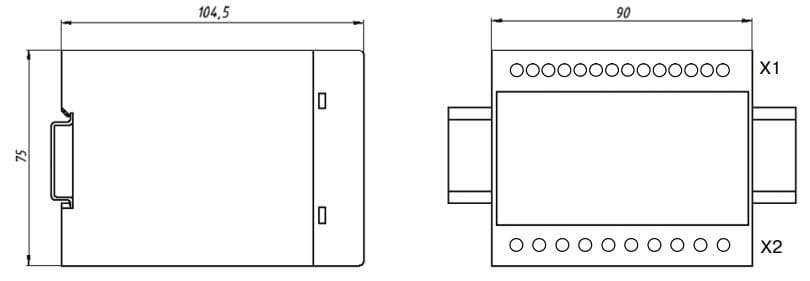

Габариты НПСИ-500-МС3
Документация для НПСИ-500-МС3 преобразователь измерительный параметров трехфазной сети
> НПСИ-500-МС3 преобразователь нормирующий. Руководство по эксплуатации (.pdf)
