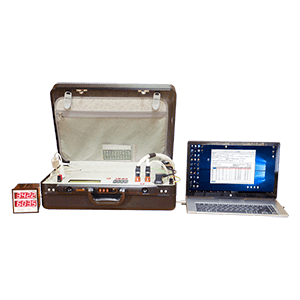

Переносная поверочная установка УПП8531М/4 предназначена для поверки:
- Измерительных преобразователей действующего значения напряжения синусоидального переменного тока.
- Показывающих цифровых и стрелочных приборов, предназначенных для измерения напряжения переменного тока (вольтметров).
Описание поверочной установки УПП8531М/4
УПП8531М/4 предназначена для поверки измерительных преобразователей и приборов, имеющих пределы допускаемой основной приведенной погрешности, равные или более ±0,5%, как в лабораторных условиях, так и на месте эксплуатации без снятия преобразователей и приборов, а также настройке и приемо-сдаточных испытаниях при выпуске ИП и приборов из производства.
Установка УПП8531М/4 имеет встроенный источник с диапазонами изменений выходных сигналов, соответствующими диапазонам измерений входных сигналов поверяемых ИП и приборов, цифровую часть измерения и обработки выходных аналоговых сигналов и сигналов интерфейсов RS-485 поверяемых приборов, цифровое табло для отображения результатов поверки и интерфейс для передачи всей информации на персональный компьютер.
Подключение поверяемого устройства к поверочной установке УПП8531М/4 осуществляется при помощи соответствующего жгута, входящего в комплект поставки. На одном конце жгута крепятся соединители, а на другом - контакты для подключения поверяемого прибора. По заказу могут изготавливаться специальные жгуты увеличенной длины с другими наконечниками для удобства проведения поверки на месте эксплуатации приборов.
Технические характеристики УПП8531М/4
|
Выходной сигнал (входной сигнал поверяемого ИП, прибора, канала телемеханики)
|
Входной сигнал (выходной сигнал поверяемого ИП, прибора)
|
|
Вид входного
сигнала
|
Диапазон измерений
|
Нормирующее значение
|
Диапазон изменений аналогового сигнала
|
Диапазон показаний сигнала интерфейса (табло поверяемого прибора)
|
|
Напряжение переменного тока
|
0-125 В
|
125 В
|
0...5 мА;
4...20 мА
|
0...N*
|
|
75-125 В
|
125 В
|
0...5 мА
|
от 0,6N* до 1,0N*
|
|
0-250 В;
0-400 В;
0-500 В;
0-600 В
|
250 В;
400 В;
500 В;
600 В
|
0...5 мА;
4...20 мА
|
0-250 В;
0-400 В;
0-500 В;
0-600 В
|
* N - нормирующее значение показаний табло поверяемого прибора, соответствующее номинальному значению тока, напряжения, активной (реактивной) мощности однофазной или трехфазной сети до измерительных трансформаторов при симметричной системе напряжений для трехфазной сети.
|
Параметры
|
Значения
|
|
Основная приведенная погрешность
|
±0,15%
|
|
Время установления рабочего режима, не более
|
0,5 ч
|
|
Параметры источника синусоидальных сигналов:
- максимальная выходная мощность каждой фазы напряжения или тока
- коэффициент нелинейных искажений, не более
|
5,0 ВА
2,0%
|
|
Питание от сети переменного тока:
- напряжение
- частота
|
220 В
50 Гц
|
|
Потребляемая мощность от источника питания, не более
|
170 ВА
|
|
Условия эксплуатации:
-температура окружающего воздуха
-относительная влажность при t = +30°C
|
+10…+35°C
75%
|
|
Габаритные размеры
|
610x500x220 мм
|
|
Масса (со жгутами), не более
|
16 кг
|
Комплект поставки:
- Поверочная установка УПП8531М/4.
- Жгут №6.
- Жгут №7.
- Заглушка.
- Паспорт.
- Руководство по эксплуатации.
- Методика поверки.
- Кабель сетевой.
Габаритные размеры поверочной установки УПП8531М/4
