ЭП8543 преобразователи измерительные напряжения переменного тока

Цена по запросу


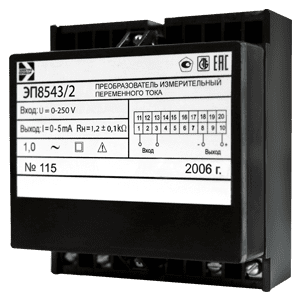

ЭП8543 преобразователи измерительные напряжения переменного тока

Измерительные преобразователи ЭП8543 предназначены для линейного преобразования напряжения переменного тока в унифицированный выходной сигнал постоянного тока. ЭП8543 не требуют дополнительного источника питания.

Преобразователи ЭП8543 используются для объектов комплексной автоматизации электроэнергетики, энергоемких производств обороны и других отраслей промышленности.

ЭП8543 преобразователи измерительные напряжения переменного тока

ЭП8543 преобразователи измерительные напряжения переменного тока

ЭП8543 преобразователи измерительные напряжения переменного тока

Конструктивно преобразователи ЭП8543 состоят из основания, крышки корпуса, крышки клеммной колодки (клеммная колодка расположена на основании или крышке корпуса в зависимости от габаритных размеров прибора), печатной платы с элементами схемы и измерительного трансформатора. В клеммной колодке размещены зажимы для подключения внешних цепей.

Основание, крышка корпуса, крышка клеммной колодки выполнены из изоляционного материала.

Габаритный размер корпуса указывается при заказе, возможно несколько вариантов исполнений:

 - при монтаже на щитах и стойках – 110х120х70 мм;

 - для крепления на DIN-рейку – 110х120х81 мм;

 - для крепления на DIN-рейку 35 мм или навесного монтажа на щитах и стойках – 60х85х75 мм.

Технические характеристики преобразователей ЭП8543

Тип преобразователя

Вид входного сигнала

Диапазон измерений
входного сигнала

Диапазон изменений
выходного сигнала

Диапазон изменений
сопротивления нагрузки

ЭП8543/1

Напряжение переменного тока

0…125 В

0…5 мА

1,1…1,3 кОм

ЭП8543/2

0…250 В

ЭП8543/3

0…400 В

ЭП8543/4

0…500 В



Характеристики

Значения

Пределы допускаемой основной погрешности

±1,0%

Кратковременные  перегрузки  входным сигналом

Кратность напряжения – 1,5; число перегрузок – 9;
длительность каждой перегрузки – 0,5 с; интервал – 15 с

Класс точности

1,0

Степень защиты

IР40;
IP20 (клеммы подключения)

Мощность, потребляемая от измерительной сети, не более:

 - ЭП8543/1;

 - ЭП8543/2;

 - ЭП8543/3;

 - ЭП8543/4

1,5 ВА;

2,5 ВА;

4,0 ВА;

5,0 ВА

Диапазон рабочих температур

-40…+55°С

Гарантийный срок эксплуатации

18 месяцев

Средний срок службы, не менее

10 лет

Межповерочный интервал

12 месяцев

Габаритные размеры

110х120х70 мм;

110х120х81 мм;

60х85х75 мм

Масса, не более

0,6 кг

Структура заказа

ЭП8543

/1

110х120х70 мм





Габаритные размеры корпуса

Модификация

Тип преобразователя

Стандартный комплект поставки:

 - ЭП8543 преобразователь измерительный напряжения переменного тока.

 - Руководство по эксплуатации.

 - Паспорт.

Габаритные чертежи

Преобразователи ЭП8543 в корпусе 110х120х70 мм

ЭП8543 преобразователи измерительные напряжения переменного тока

Преобразователи ЭП8543 в корпусе 110х120х70 мм с креплением на DIN-рейку 35 мм

ЭП8543 преобразователи измерительные напряжения переменного тока

Преобразователи ЭП8543 в корпусе 60х85х75 мм с креплением на DIN-рейку 35 мм

ЭП8543 преобразователи измерительные напряжения переменного тока

Документация для ЭП8543 преобразователи измерительные напряжения переменного тока

>ЭП8543 преобразователи измерительные. Руководство по эксплуатации (.pdf)
