Преобразователи измерительные Е854-М1 используются для преобразования переменного тока в унифицированный сигнал постоянного тока. Применяются в АСУ ТП промышленных объектов различных отраслей промышленности, в сфере автоматизации электроэнергетического комплекса, а также для контроля напряжений и токов различных электроустановок и электрических систем. Основную информацию показывает среднее значение выходного сигнала.
Описание Е854-М1
Преобразователи Е854-М1 выполнены в едином корпусе, предназначенном для навесного монтажа на щитах и панелях с передним присоединением монтажных проводов. Конструктивно ИП состоят из следующих основных узлов:
основания, крышки, крышки контактных узлов, контактных узлов, одной печатной платы, измерительного трансформатора и трансформатора питания. Включение ИП непосредственное или через трансформаторы тока и трансформаторы напряжения.
Технические характеристики Е854-М1
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон измерений входного сигнала
|
Выходной сигнал
|
Диапазон изменения нагрузки
|
|
Е854/1-М1
|
Переменный ток
|
0-0,5 А
0-1,0 А
0-2,5 А
0-5,0 А
|
0-5 мА
|
0-3 кОм
|
|
Е854/2-М1
|
4-20 мА
|
0-0,5 кОм
|
|
Е854/3-М1
|
0-5 мА
|
0-3 кОм
|
|
Характеристики
|
Значения
|
|
Пределы допускаемых значений основной приведенной погрешности преобразователей
|
±0,5% нормирующего значения
|
|
Питание
|
~220 В, 50 Гц
|
|
Частота переменного тока измеряемой цепи:
- Е854/1-М1, Е854/2-М1
- Е854/3-М1
|
45-65 Гц
1950-2050 Гц
|
|
Время установления выходного сигнала не более
|
0,5 с
|
|
Мощность, потребляемая от измерительной цепи, не более
|
0,2 ВА
|
|
Мощность, потребляемая от цепи питания, не более
|
4 ВА
|
|
Габаритные размеры
|
125х110х100 мм
|
|
Масса, кг
|
0,7 кг
|
|
Условия эксплуатации:
- температура окружающей среды
- относительная влажность
|
-30…+60°С
80…95% при +35°С
|
Структура обозначения Е854-М1
|
Е854
|
/1-М1 |
0-0,5 А
|
|
|
|
Диапазон измерений входного сигнала:
0…0,5 А
0…1,0 А
0…2,5 А
0…5,0 А
|
| Модификация |
|
Тип преобразователя
|
Стандартный комплект поставки:
- Преобразователь измерительный Е854-М1.
- Паспорт.
- Руководство по эксплуатации (допускается 1 экземпляр на 3 изделия).
- Методика поверки (по запросу поверяющих организаций).
- Упаковка.

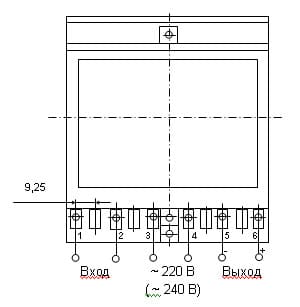

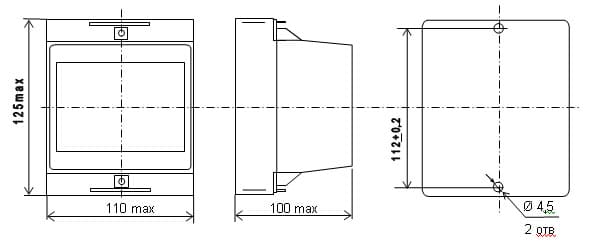

Габариты преобразователей Е854-М1
Чтобы правильно подобрать измерительные преобразователи Е854-М1, узнать стоимость, купить Е854-М1,
вам достаточно позвонить по телефону +7 (4812) 209-311
или написать по электронной почте info@e854.ru
Документация для Е854-М1 преобразователь переменного тока
> Е854-М1 преобразователи измерительные. Руководство по эксплуатации (.pdf)
