Главная / Каталог / Снятые с производства / УПП8556

УПП8556 установка переносная поверочная для поверки измерительных преобразователей постоянного тока, сумматоров, канала телемеханики

Цена по запросу


Установка «УПП8556» предназначена для полуавтоматической поверки:

- аналоговых каналов телемеханики;

- показывающих цифровых и стрелочных приборов измерения силы постоянного тока (миллиамперметров) и напряжения постоянного тока (милливольтметров);

- измерительных преобразователей (далее - ИП) постоянного тока, ИП суммирующих постоянного тока и т. д.

УПП8556 предназначена для поверки аналоговых каналов телемеханики с точностью не более ± 0,05 % от нормирующего значения, а также приборов и ИП с пределом допускаемой основной приведенной погрешности равным или более ± 0,15 % в лабораторных условиях и на месте эксплуатации без снятия приборов и ИП со щитов, может использоваться при регулировке и приемо-сдаточных испытаниях при выпуске ИП и приборов из производства.

УПП8556 представляет собой выполненное в едином корпусе устройство, обеспечивающие задание входного сигнала постоянного тока для канала телемеханики, поверяемых ИП, приборов, а также одновременном измерении выходного сигнала постоянного тока ИП и приборов при необходимости. Результат поверки - входной сигнал канала телемеханики, входные и выходные сигналы поверяемых ИП и приборов отображаются на цифровом табло (далее - табло) УПП8556.

Рабочие условия применения

УПП8556 относятся к изделиям ГСП третьего порядка по ГОСТ 12997-84.

По устойчивости к механическим воздействиям УПП8556 относятся к виброустойчивым и вибропрочным, группа N1 ГОСТ 12997 - 84.

По устойчивости к климатическим воздействиям УПП8556 относятся к группе В1 по ГОСТ 12997 и предназначены для эксплуатации при температуре от +10 до +35 ˚С и относительной влажности 75 % при температуре +30 ˚С.

По устойчивости к воздействию атмосферного давления УПП8556 относятся к группе Р1 по ГОСТ 12997 и предназначены для эксплуатации при атмосферном давлении от 84 до 106,7 кПа (630 -800 мм рт. ст.).

Степень защиты по ГОСТ 14254 - 96 для УПМ - I Р20.

Питание блоков УПП8556 осуществляется по одному из вариантов:

- от сети переменного тока напряжением () В, частотой (50 ± 0,5) Гц через сетевой адаптер, преобразующий напряжение сети в напряжение постоянного тока 5 В;

- от четырех аккумуляторов (встроенных в каждый из блоков КИ) с номинальным напряжением 1,2 В и емкостью не менее 2400 мА/ч.

Адаптеры, аккумуляторы и зарядное устройство к ним входят в комплект поставки.

Подключение поверяемого канала телемеханики, ИП или прибора к УПП8556 осуществляется при помощи жгутов, входящих в состав комплекта поставки.

Подключение УПП8556 к эталонному оборудованию для проведения поверки также осуществляется при помощи жгутов из комплекта поставки.

По степени защиты обслуживающего персонала от поражения электрическим током УПП8556 относятся к классу II по ГОСТ 12.2.091 - 2002.

УПП8556 не предназначены для эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.

Для переноски и хранения УПП8556, жгутов и документации используется специальный кейс.

Технические характеристики УПП8556

Диапазоны изменений выходного сигнала и диапазоны измерений входного сигнала УПП8556 соответствуют значениям, приведенным в таблице 2.1 и могут сочетаться между собой в любом порядке, также в таблице 2.1 приведены характеристики выходной и входной цепей, подключаемых к УПП8556.

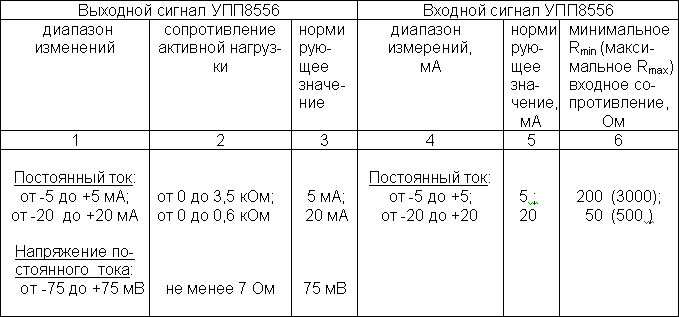

Таблица 2.1

УПП8556 установка переносная поверочная для поверки измерительных преобразователей постоянного тока, сумматоров, канала телемеханики

Электрическая изоляция выходных и входных цепей УПП8556 между собой и по отношению к корпусу выдерживает в течение 1 мин действие испытательного напряжения переменного тока среднего квадратического значения частотой 50 или 60 Гц, величина которого указана в таблице 2.2.

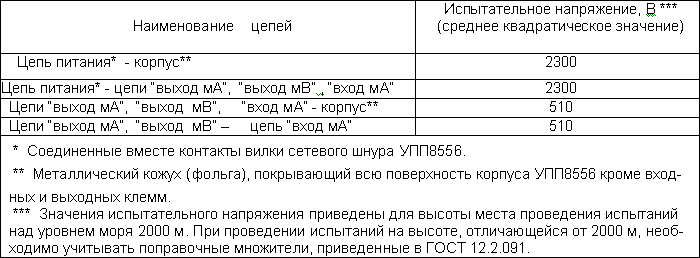

Таблица 2.2

УПП8556 установка переносная поверочная для поверки измерительных преобразователей постоянного тока, сумматоров, канала телемеханики

Внутренний источник обеспечивает:

а) задание калиброванного постоянного тока с произвольным шагом и дискретностью 0,001 мА;

б) задание калиброванного напряжения постоянного тока с произвольным шагом и дискретностью 0,01 мВ.

Пределы допускаемой основной приведенной погрешности УПП8556 для выходного сигнала равны ± 0,05 % от нормирующих значений, указанных в таблице 2.1.

Пределы допускаемой основной приведенной погрешности УПП8556 при измерении входного сигнала постоянного тока равны ± 0,05 % от нормирующих значений, указанных в таблице 2.1.

На табло УПП8556 высвечиваются следующие параметры:

- значение выходного сигнала УПП8556 (Iвых или Uвых), подаваемого в канал телемеханики, на ИП или прибор;

- значение измеряемого сигнала постоянного тока (Iвх ), подаваемого с поверяемого прибора, ИП и т. д.;

- значение шага - величина изменения выходного сигнала УПП8556 при нажатии на соответствующие кнопки клавиатуры УПП8556;

- функциональное назначение кнопок клавиатуры УПП8556.

Сопротивление активной нагрузки цепи, подключаемой к выходу УПП8556, должно быть в пределах от 0 до 3,5 кОм для выходного сигнала УПП8556 от -5 до +5 мА, от 0 до 600 Ом для выходного сигнала от -20 до +20 мА и не менее 7 Ом для выходного сигнала от -75 до +75 мВ при сопротивлении каждого подводящего провода не более 0,035 Ом.

Сопротивление входной цепи УПП8556 при измерении постоянного тока имеет два значения Rmin= 200 Ом и Rmax= 3 кОм для входного сигнала от -5 до +5 мА, Rmin= 50 Ом и Rmax= 500 Ом для входного сигнала от -20 до +20 мА .

Время установления рабочего режима после включения питания УПП8556 не более 0,5 ч.

Время непрерывной работы - не более 8 ч.

Время перерыва до повторного включения после работы в течение 8 ч - не менее 1ч.

УПП8556 устойчивы к воздействию температуры окружающего воздуха от +10 до +35 °С.

УПП8556 устойчивы к воздействию внешнего однородного магнитного поля постоянного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении и фазе магнитного поля.

УПП8556 работоспособны при изменении напряжения питания адаптера УПП8556 от 195 до 253 В.

УПП8556 устойчивы и прочны к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц при амплитуде смещения0,15 мм.

УПП8556 в транспортной таре выдерживают без повреждений:

а) в направлении, обозначенном на таре манипуляционным знаком «Верх» по ГОСТ 14192-77, воздействие синусоидальной вибрации в диапазоне частот от 10 до 55 Гц при амплитуде смещения0,15 мм;

б) воздействие температуры от -50 до +50 °С;

в) воздействие относительной влажности (95 ± 3) % при +35 °С.

Мощность, потребляемая УПП8556 от цепи питания, не более 4 В·А.

Габаритные размеры УПП8556 не более 250×140×55 мм.

Масса УПП8556 не более1 кг, масса УПП8556 с кейсом для хранения и переноски не более3 кг.

Средняя наработка на отказ с учетом технического обслуживания не менее 25000 ч.

Средний срок службы УПП8556 не менее 10 лет.
