Главная / Каталог / Снятые с производства / ЭП8551

ЭП8551 преобразователь измерительный суммирующий постоянного тока

Цена по запросу


Измерительный преобразователь «ЭП8551» предназначен для линейного преобразования суммы входных сигналов постоянного тока в унифицированный выходной сигнал постоянного тока (-5 - 0 - +5) мА на нагрузке от 0 до 3 кОм или 4 - 20 мА на нагрузке от 0 до 0,5 кОм.

Информацию несёт среднее значение выходного сигнала.

В ИП ЭП8551 обеспечивается гальваническое разделение выходной и входных цепей, входных цепей между собой, всех цепей с цепью питания.

ИП может применяться для суммирования выходных сигналов измерительных преобразователей активной или реактивной мощности с целью контроля мощности вырабатываемой электроэнергии или перетоков мощности в электрических сетях.

Рабочие условия применения

Преобразователь ЭП8551 относится к изделиям ГСП третьего порядка по ГОСТ 12997-84.

По устойчивости к механическим воздействиям ИП относится к виброустойчивым и вибропрочным, группа N1 по ГОСТ 12997-84.

По устойчивости к воздействию атмосферного давления ИП относятся к группе Р1 по ГОСТ 12997-84 и предназначены для эксплуатации при атмосферном давлении от 84 до 106,7 кПа (630 -800 мм рт. ст.).

По устойчивости к климатическим воздействиям ИП относятся к группе С4 по ГОСТ 12997-84 и предназначены для эксплуатации при температуре от -30 до +50 °С и относительной влажности 95 % при температуре 35 °С.

По степени защиты от поражения электрическим током ИП соответствует классу оборудования II по ГОСТ 12.2.091-2002.

Степень защиты по ГОСТ 14254-96 для ИП - IР5Х.

Питание ИП осуществляется от сети переменного тока напряжением ( ) В, частотой (50 ± 0,5) Гц.

Зажимы подключения каждого из входов ИП, на которые не подается входной сигнал, должны быть разомкнуты.

ИП выполнен в едином корпусе и предназначен для навесного монтажа на щитах и стойках с передним присоединением монтажных проводов.

ИП является однофункциональным, взаимозаменяемым, восстанавливаемым, ремонтируем изделием.

ИП не предназначен для установки и эксплуатации во взрывоопасных и пожароопасных зонах по ПУЭ.

Аппараты защиты от аварийного режима работы устанавливаются потребителем в стойки, щиты (панели). Параметры аппаратов защиты определяются проектами систем, в которых применяется ИП.

Технические характеристики ЭП8551

Характеристики входных и выходных сигналов, количество входов, коэффициент передачи по каждому входу, диапазоны изменений сопротивления нагрузки в зависимости от модификации ИП соответствуют значениям, приведенным в таблице 2.1. Здесь и далее технические данные приведены для каждого входа ИП.

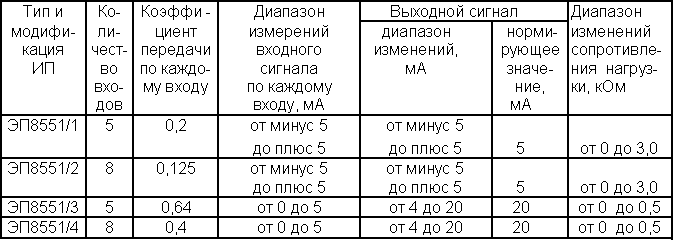

Таблица 2.1

ЭП8551 преобразователь измерительный суммирующий постоянного тока

Входное сопротивление ИП по каждому входу не превышает 500 Ом.

Пределы допускаемой основной приведенной погрешности (далее - основной погрешности) ИП при любом количестве и сочетании подключенных входов равны ± 0,5 % от нормирующего значения выходного сигнала.

ИП соответствует требованию п.2.3 при изменении сопротивления нагрузки от 0 до 3 кОм или от 0 до 0,5 кОм для соответствующих модификаций, указанных в таблице 2.1.

Время установления рабочего режима ИП не более 0,5 ч.

Время непрерывной работы ИП не ограничено.

Время установления выходного сигнала ИП при скачкообразном изменении входного сигнала от нулевого значения до любого в пределах диапазона измерений не более 0,5 с.

Пульсация выходного сигнала ИП на максимальной нагрузке не более 90 мВ для ЭП8551/1, ЭП8551/2 и 60 мВ для ЭП8551/3, ЭП8551/4.

Пределы допускаемых дополнительных приведенных погрешностей (далее - дополнительных погрешностей) ИП, вызванных изменением влияющих факторов от нормальных значений, указанных в таблице 2.2, в процентах от нормирующего значения выходного сигнала равны:

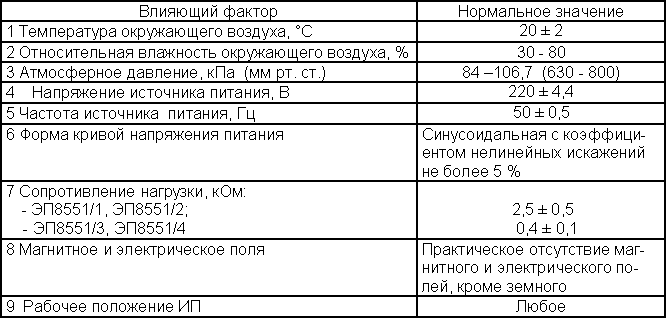

Tаблица 2.2

ЭП8551 преобразователь измерительный суммирующий постоянного тока

а) ± 0,4 % - при изменении температуры окружающего воздуха от (20 ± 5) °С до минус 30 и плюс 50 °С на каждые 10 °С;

б) ± 1,0 % - при одновременном воздействии относительной влажности (95 ± 3) % и температуры 35 °С;

в) ± 0,5 % - при воздействии внешнего однородного магнитного поля постоянного тока с магнитной индукцией 0,5 мТл при самом неблагоприятном направлении магнитного поля;

г) ± 0,25 % - при изменении напряжения питания от номинального значения 220 В до 242 и 187 В.

ИП выдерживает без повреждений двухчасовую перегрузку входным сигналом, равным 120 % конечного значения диапазона измерений.

Выходное напряжение при перегрузке не превышает 30 В на максимальной нагрузке.

ИП выдерживает без повреждений девять кратковременных перегрузок входным сигналом, равным 200 % конечного значения диапазона измерений длительностью 0,5 с с интервалом между двумя перегрузками 60 с .

Выходное напряжение при перегрузках не превышает 30 В на максимальной нагрузке.

ИП выдерживает без повреждений разрыв нагрузки в течение 4 ч при входных сигналах, равных конечному значению диапазона измерений.

Величина напряжения на разомкнутых выходных зажимах при этом не превышает 30 В.

При заземлении любого выходного зажима ИП соответствует требованию п.2.3.

Внешние подключения выполняются при помощи клеммной колодки ИП.

Каждый зажим клеммной колодки обеспечивает подключение медных или алюминиевых проводов сечением от 0,13 мм2 (d =0,4 мм) до 7,07 мм2 (d =3 мм).

Зажимы клеммной колодки обеспечивают надежный контакт и исключают возможность самоотвинчивания.

Параметры проводов внешних подключений выбирает потребитель в зависимости от конкретного проекта.

ИП устойчив и прочен к воздействию синусоидальной вибрации в диапазоне частот от 10 до 55 Гц при смещении0,15 мм (амплитудное значение).

Степень защиты по ГОСТ 14254-96 для ИП - IР5Х.

ИП в транспортной таре выдерживает без повреждений:

- воздействие температуры от -50 до +50 °С;

- воздействие относительной влажности (95 ± 3) % при температуре 35 °С.

ИП в транспортной таре выдерживает без повреждений в направлении, обозначенном на таре манипуляционным знаком по ГОСТ 14192-96 «Верх», воздействие вибрации в диапазоне частот от 10 до 55 Гц при амплитуде смещения0,15 мм.

На корпусе ИП должны быть предусмотрены места для нанесения оттиска клейма отдела технического контроля (далее - ОТК) и оттиска клейма поверителя.

Место и способ нанесения оттисков клейм должны соответствовать комплекту КД.

Уровень индустриальных радиопомех, создаваемых ИП, не превышает значений, установленных в СТБ ГОСТ Р 51318.11-2001 для устройств группы 1, класса Б.

ИП устойчив к электростатическим разрядам по степени жесткости 3 и критерию качества функционирования В согласно СТБ ГОСТ Р 51317.4.2-2001.

ИП устойчив к наносекундным импульсным помехам по степени жесткости 3 и критерию качества функционирования В согласно СТБ ГОСТ Р 51317.4.4-2001.

ИП устойчив к микросекундным импульсным помехам большой энергии по классу условий эксплуатации 3 и критерию качества функционирования В согласно СТБ ГОСТ Р 51317.4.5-2001.

ИП устойчив к динамическим изменениям в цепях электропитания по степени жесткости 3 и критерию качества функционирования В согласно СТБ ГОСТ Р 51317.4.11-2001.

По степени защиты от поражения электрическим током ИП соответствует классу оборудования II, по степени загрязнения 1, по категории монтажа (категории перенапряжения) II по ГОСТ 12.2.091-2002.

Электрическая изоляция различных цепей ИП между собой и по отношению к корпусу выдерживает в течение 1 мин действие испытательного напряжения переменного тока среднего квадратического значения частотой 50 Гц, величина которого указана в таблице 2.3.

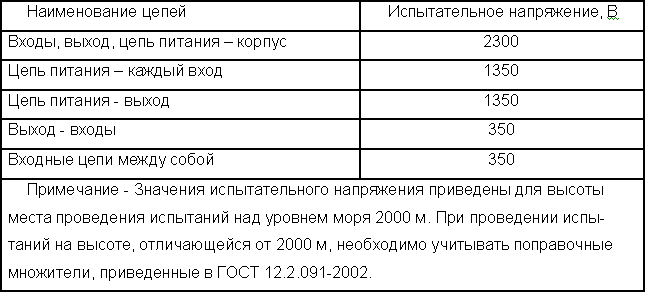

Таблица 2.3

ЭП8551 преобразователь измерительный суммирующий постоянного тока

Мощность, потребляемая ИП, при входном сигнале, равном конечному значению диапазона измерений не более:

а) от измерительной цепи по каждому входу 0,015 В·А;

б) от цепи питания 4 В·А.

Габаритные размеры ИП не более 110×120×125 мм.

Масса ИП не более1,2 кг.

Средняя наработка на отказ ИП с учетом технического обслуживания не менее 50000 ч.

Среднее время восстановления работоспособного состояния ИП не более 2 ч.

Средний срок службы ИП не менее 10 лет.

Чертеж преобразователя ЭП8551

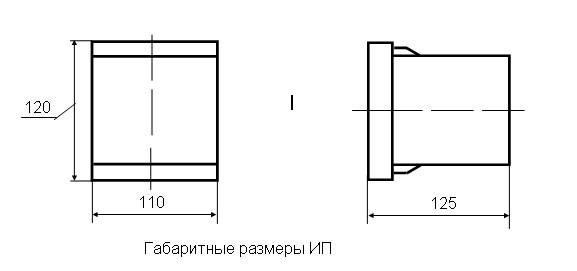

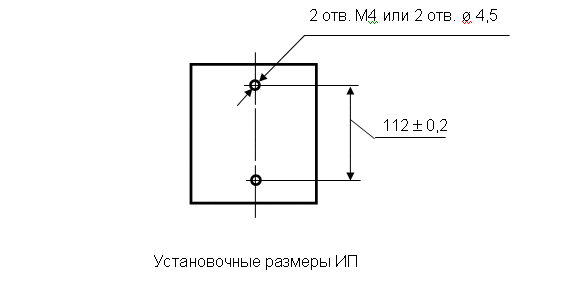

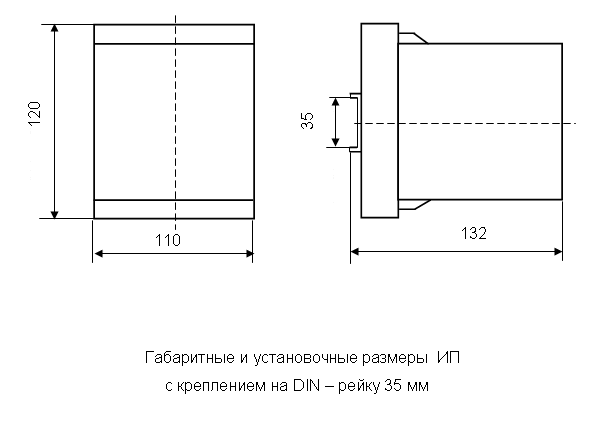

Габаритные и установочные размеры ИП

ЭП8551 преобразователь измерительный суммирующий постоянного тока


ЭП8551 преобразователь измерительный суммирующий постоянного тока


ЭП8551 преобразователь измерительный суммирующий постоянного тока

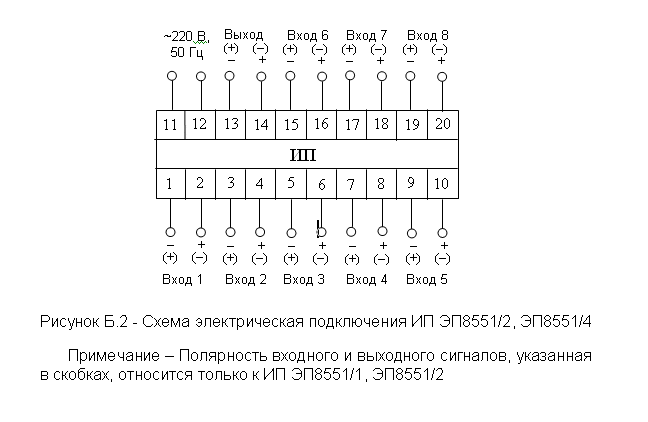

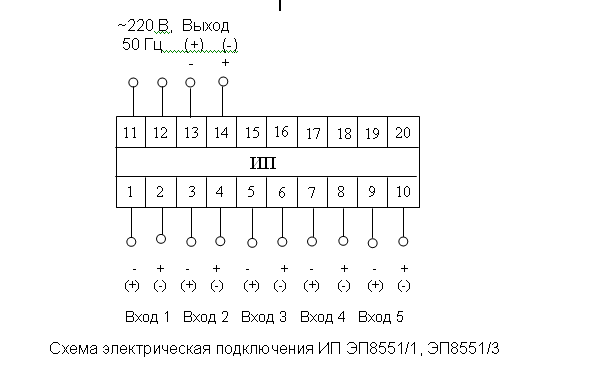

Схемы электрические подключения ИП

ЭП8551 преобразователь измерительный суммирующий постоянного тока


ЭП8551 преобразователь измерительный суммирующий постоянного тока
