Е875 преобразователь унифицированный сигналов

Цена по запросу


Е875 преобразователь унифицированный сигналов Замена: AEDC875
Преобразователи «Е875» предназначены для преобразования входного унифицированного сигнала постоянного тока в два или три гальванически развязанных унифицированных сигнала постоянного тока. Помимо гальванической развязки Е875 могут применяться для конвертирования унифицированного сигнала постоянного тока в унифицированный сигнала постоянного тока требуемого диапазона. В данном типе преобразователей применяется цифровая обработка сигнала. Преобразователи изготавливаются в соответствии с требованиями ТУ 4218-001-49501860-99.

Технические характеристики Е875

Характеристики

Значения

Габаритные размеры

120×80×120 мм

Масса не более

0,7 кг

Питание

переменное напряжение 187-242 В с частотой 50 Гц

Время установления выходного сигнала при скачкообразном изменении входного сигнала от нулевого значения до любого значения рабочего диапазона

не более 0,5 с

Время установления рабочего режима

не более 30 мин

Средняя наработка на отказ

не менее 50 000 ч

Средний срок службы

не менее 10 лет


Тип

Iвх,мА

Iвых,мА

Возможностьизвлечения корня

Рпотр. по изм. цепи, мВт, не более

Рпотр. по цепи питания, В·А

Класс точности

Е875АА2(АА3)

0..5

0..5

Да

12,5

не более 4 (5)

0,5

Е875АВ2(АВ3)

4..20

Е875АС2(АС3)

0..20

Е875АЕ2(АЕ3)

-5..0..5

Нет

Е875ВА2(ВА3)

4..20

0..5

Да

60

Е875ВВ2(ВВ3)

4..20

0,25

Е875ВС2(ВС3)

0..20

Е875ВЕ2(ВЕ3)

-5..0..5

Нет


Е875СА2(СА3)

0..20

0..5

Да

60

Е875СВ2(СВ3)

4..20

0,25

Е875СС2(СС3)

0..20

Е875СЕ2(СЕ3)

-5..0..5

Нет

0,5

Е875ЕА2(ЕА3)

-5..0..5

0..5

Нет

12,5

Е875ЕВ2(ЕВ3)

4..20

Е875ЕС2(ЕС3)

0..20

Е875ЕЕ2(ЕЕ3)

-5..0..5

Количество выходов:

- 2 (у моделей с индексом «2»);

- 3 (у моделей с индексом «3»).

Примечание: У части данных преобразователей имеется возможность перестройки функции преобразования сигнала с линейной на обратноквадратичную по любому из имеющихся выходов. Перестройка осуществляется установкой внешних перемычек.

*Серым цветом в таблице выделены преобразователи с классом точности 0,25

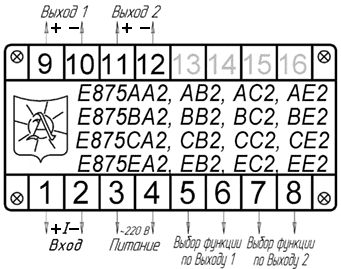

Нумерация и обозначение контактов Е875ХХ2

Для преобразователей с двумя выходами:

Е875 преобразователь унифицированный сигналов

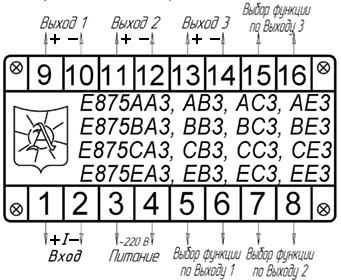

Нумерация и обозначение контактов Е875ХХ3

Для преобразователей с тремя выходами:

Е875 преобразователь унифицированный сигналов

Примеры для заказа

Е875AА3 - 3 шт.

Расшифровка обозначения *: преобразователь унифицированных электрических сигналов с входным током (0..5) мА и с двумя гальванически развязанными выходами (0..5) мА.

Е875ВС3 - 5 шт.

Расшифровка обозначения *: преобразователь унифицированных электрических сигналов с входным током (4..20) мА и с тремя гальванически развязанными выходами (0..20) мА.

* - расшифровку обозначения при заказе указывать не нужно, она приведена для лучшего понимания обозначения преобразователей.
