Е856-ХХХ преобразователь измерительный постоянного тока

Цена по запросу


Е856-ХХХ преобразователь измерительный постоянного тока Замена: AEDC856
Преобразователи «Е856 ХХХ» предназначены для линейного преобразования постоянного тока в один или два унифицированных выходных сигнала постоянного тока. Подключение данного типа преобразователей осуществляется через стандартные наружные шунты постоянного тока (в комплект не входят) с номинальным напряжением 75 мВ. В данном типе преобразователей применяется цифровая обработка сигнала. Преобразователи Е856-ХХХ изготавливаются в соответствии с требованиями ТУ 4227-004-49501860-99.

Технические характеристики Е856

Характеристики

Значения

Габаритные размеры

120×80×77 мм

Масса

не более0,5 кг

Питание

переменное напряжение 187-242 В с частотой 50 Гц

Время установления рабочего режима (время прогрева)

15 минут

Время установления выходного сигнала при скачкообразном изменении входного сигнала от начального значения до любого значения в рабочем диапазоне

не более 0,5 с

Допускаемое значение коэффициента переменной составляющей входного сигнала при частоте переменной составляющей от 45 до 1000 Гц

100 %

Средняя наработка на отказ

не менее 50 000 ч

Средний срок службы Е856

не менее 10 лет


Тип

Uвх. от шунта, мВ

Кол-во выходов

I вых., мА

Сопротивление нагрузки, Ом

Рпотр. по цепи питания, ВА

Рпотр. по изм. цепи,Вт

Класс точности

Е856А1

0..75

1

0..5

0 - 3000

не более 2

не более 10-6

0,5

Е856А2

2

не более 3

Е856В1

1

4..20

0 - 500

не более 4

Е856В2

2

не более 5

Е856С1

1

0..20

0 - 500

не более 4

Е856С2

2

не более 5

Е856АР1

-75..0..75

1

0..2,5..5

0 - 3000

не более 2

Е856АР2

2

не более 3

Е856ВР1

1

4..12..20

0 - 500

не более 4

Е856ВР2

2

не более 5

Е856СР1

1

0..10..20

0 - 500

не более 4

Е856СР2

2

не более 5

Е856ЕР1

1

-5..0..5

0 - 3000

не более 2

Е856ЕР2

2

не более 3

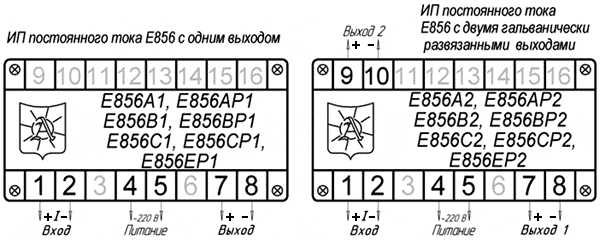

Нумерация и обозначение контактов Е856

Е856-ХХХ преобразователь измерительный постоянного тока

Буквенные индексы Е856:

- А - выходной ток (0..5) мА;

- АР - выходной ток (0..2,5..5) мА;

- В - выходной ток (4..20) мА;

- ВР - выходной ток (4..12..20) мА;

- С - выходной ток (0..20) мА;

- СР - выходной ток (0..10..20) мА.

Примеры для заказа Е856-ХХХ

Е856A1 - 15 шт.

Расшифровка*: преобразователь постоянного тока с одним выходом (0..5) мА, диапазон входного сигнала (0..75) мВ.

Е856ВР2 - 30 шт.

Расшифровка*: реверсивный преобразователь постоянного тока с двумя выходами (4..12..20) мА, диапазон входного сигнала (-75..0..75) мВ.

* - расшифровку обозначения при заказе указывать не нужно, она приведена для лучшего понимания обозначения преобразователей.
