ЭП8527 преобразователь измерительный переменного тока и напряжения

ЭП8527 представляет собой измерительный преобразователь переменного тока и напряжения, предназначенный для измерения и преобразования входного сигнала в выходной сигнал переменного тока. Могут применяться для передачи информации на вход цифрового осциллографа в системе информационно-измерительного комплекса для регистрации и анализа аварийных режимов. В зависимости от вида и величины преобразуемого сигнала ЭП8527 выпускаются в 19 модификациях.

ЭП8527 преобразователь измерительный переменного тока и напряжения

ЭП8527 преобразователь измерительный переменного тока и напряжения

Описание преобразователей ЭП8527


ЭП8527 выполнены в едином корпусе, монтажа производится на щитах и стойках с передним присоединением монтажных проводов. Не требуют дополнительного источника питания. В преобразователях обеспечивается гальваническое разделение между входными и выходными цепями в каждом канале, а также между цепями любого канала и цепями остальных каналов. Конструкции модификаций различаются:

- ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 состоят из корпуса, трансформатора, элементов схемы и зажимов выходной цепи.

- ЭП8527/3, ЭП8527/13-ЭП8527/19 имеют основание с двумя клеммными колодками, крышку корпуса, две крышки клеммных колодок и плату с закрепленными на ней трансформаторами.

Модификации ЭП8527:


- ЭП8527/1, ЭП8527/2, ЭП8527/12 – для линейного преобразования переменного тока рабочих режимов в выходной сигнал переменного тока.

- ЭП8527/4-ЭП8527/11 – для линейного преобразования переменного тока режимов перегрузки в выходной сигнал переменного тока.

- ЭП8527/14-ЭП8527/19 – для линейного преобразования переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.

- ЭП8527/3, ЭП8527/13 – для линейного преобразования напряжения переменного тока рабочих режимов и режимов перегрузки в выходной сигнал переменного тока.

Модификации ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12 являются одноканальными, исполнения ЭП8527/3, ЭП8527/13-ЭП8527/19 могут иметь от одного до четырех каналов (по заказу).

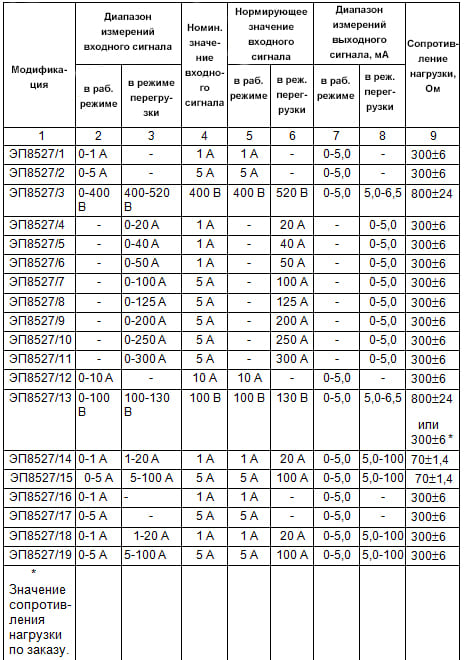

Технические характеристики ЭП8527


Тип преобразователя

Вид входного сигнала

Диапазон измерений входного сигнала

Номинальное

значение

входного

сигнала

Нормирующее

значение

входного

сигнала

Диапазон изменений выходного сигнала

Диапазон изменений сопротивления нагрузки

в рабочем режиме

в режиме

перегрузки

в рабочем режиме

в режиме

перегрузки

в рабочем режиме

в режиме

перегрузки

ЭП8527/1

Переменный ток

0-1 А

-

1 А

1 А

-

0-5,0 мА

-

300±6 Ом

ЭП8527/2

0-5 А

-

5 А

5 А

-

-

ЭП8527/3

Напряжение переменного тока

0-400 В

400-520 В

400 В

400

520 В

5,0-6,5 мА

800±24 Ом

ЭП8527/4

Переменный ток

-

0-20 А

1 А

-

20 А

-

0-5,0 мА

300±6 Ом

ЭП8527/5

-

0-40 А

1 А

-

40 А

-

ЭП8527/6

-

0-50 А

1 А

-

50 А

-

ЭП8527/7

-

0-100 А

5 А

-

100 А

-

ЭП8527/8

-

0-125 А

5 А

-

125 А

-

ЭП8527/9

-

0-200 А

5 А

-

200 А

-

ЭП8527/10

-

0-250 А

5 А

-

250 А

-

ЭП8527/11

-

0-300 А

5 А

-

300 А

-

ЭП8527/12

0-10 А

-

10 А

10 А

-

0-5,0 мА

-

ЭП8527/13

Напряжение переменного тока

0-100 В

100-130 В

100 В

100 В

130 В

5,0-6,5 мА

800±24 Ом или300±6 Ом*

ЭП8527/14

Переменный ток

0-1 А

1-20 А

1 А

1 А

20 А

5,0-100 мА

10-75 Ом

ЭП8527/15

0-5 А

5-100 А

5 А

5 А

100 А

ЭП8527/16

0-1 А

1-40 А

1 А

1 А

40 А

5,0-200 мА

ЭП8527/17

0-5 А

5-200 А

5 А

5 А

200 А

ЭП8527/18

0-1 А

1-20 А

1 А

1 А

20 А

5,0-100 мА

300±6 Ом

ЭП8527/19

0-5 А

5-100 А

5 А

5 А

100 А



*Значение сопротивления нагрузки по заказу.

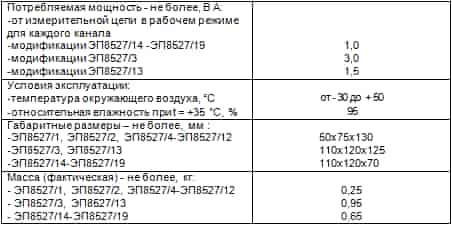

Параметры

Значения

Питание

от измерительной цепи

Классы точности:



- в рабочем режиме диапазона измерений входного сигнала

ЭП8527/1, ЭП8527/2, ЭП8527/12: 1,0

ЭП8527/3, ЭП8527/13-ЭП8527/19: 0,25

- в режиме перегрузки диапазона измерений входного сигнала

ЭП8527/3, ЭП8527/13-ЭП8527/19: 0,5

ЭП8527/4-ЭП8527/11: 2,0

Потребляемая мощность, для каждого канала, не более:



- ЭП8527/14 -ЭП8527/19

1,0 ВА

- ЭП8527/3

3,0 ВА

- ЭП8527/13

1,5 ВА

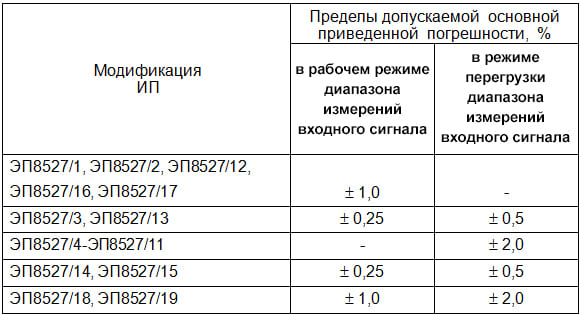

Пределы допускаемой погрешности:



- в рабочем режиме диапазона измерений входного сигнала

ЭП8527/1, ЭП8527/2, ЭП8527/12: ±1,0

ЭП8527/3, ЭП8527/13-ЭП8527/19: ±0,25

- в режиме перегрузки диапазона измерений входного сигнала

ЭП8527/3, ЭП8527/13-ЭП8527/19: ±0,5

ЭП8527/4-ЭП8527/11: ±2,0

Условия эксплуатации:



-температура окружающего воздуха

-40…+55°С

-относительная влажность при t = +35°С

95%

Габаритные размеры, не более:



- ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

50х75х130 мм

- ЭП8527/3, ЭП8527/13

110х120х136 мм

- ЭП8527/14-ЭП8527/19

110х120х81 мм

Масса, не более

1,0 кг

Структура обозначения преобразователей ЭП8527


ЭП8527

/3

1

-

-









Вид крепления (только при креплении на DIN-рейку 35 мм)







Значение сопротивления нагрузки (для ИП ЭП8527/13)





Количество каналов: от одного до четырех для ИП ЭП8527/3, ЭП8527/13- ЭП8527/19



Модификация

Тип преобразователя

Габариты преобразователей ЭП8527

ЭП8527 преобразователь измерительный переменного тока и напряжения

ЭП8527/1, ЭП8527/2, ЭП8527/4-ЭП8527/12

ЭП8527 преобразователь измерительный переменного тока и напряжения

ЭП8527/3, ЭП8527/13

ЭП8527 преобразователь измерительный переменного тока и напряжения

ЭП8527/14-ЭП8527/19

Чтобы правильно подобрать измерительные преобразователи ЭП8527, узнать стоимость, купить ЭП8527, вам достаточно позвонить по телефону +7 (4812) 209-311 или написать по электронной почте info@e854.ru
