Преобразователи измерительные Е854 предназначены для преобразования значений переменного тока в выходные унифицированные сигналы постоянного тока. Используются для контроля токов электрических систем и установок, в аппаратуре технической диагностики, для комплексной автоматизации объектов энергетики и других отраслей промышленности. Технические условия изготовления: ТУ 4227-005-49501860-00.
Описание Е854

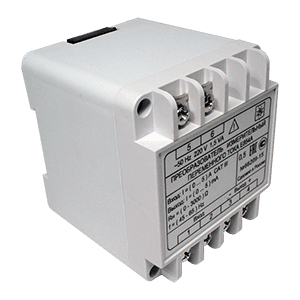

Преобразователь Е854 состоит из следующих основных частей: корпуса, крышки, платы печатной в сборе, трансформатора сетевого, трансформатора измерительного, фиксатора. Контакты, установленные на крышке, обеспечивают крепление платы и надежный контакт проводников печатной платы с подводящими проводами. Крышка крепится к корпусу при помощи четырех самонарезных винтов, которые можно пломбировать. Конструктивное исполнение преобразователей Е854 обеспечивает возможность крепления на монтажную рейку или непосредственно на панель.
Преобразователи Е854 выпускаются в модификациях Е854А, Е854В и Е854С, которые отличаются друг от друга значением выходного тока:
- Е854А: 0...5 мА;
- Е854В: 4...20 мА;
- Е854С: 0…20 мА.
Технические характеристики Е854
|
Тип преобразователя
|
Вид входного сигнала
|
Диапазон измерений входного сигнала
|
Напряжение питания
|
Выходной сигнал
|
|
Е854А
|
Переменный ток
|
0...0,5 А
0...1 А
0...2,5 А
0...5 А
|
~220 В, 50 Гц
|
0...5 мА
|
|
Е854В
|
4...20 мА
|
|
Е854С
|
0...20 мА
|
|
Характеристики
|
Значения
|
|
Пределы допускаемых значений основной приведенной погрешности преобразователей
|
±0,5% нормирующего значения
|
|
Мощность, потребляемая от цепи питания, не более:
- Е854А
- Е854В
- Е854С
|
1,5 ВА
2,5 ВА
2,5 ВА
|
|
Мощность, потребляемая от измерительной цепи, не более
|
0,2 ВА
|
|
Сопротивление нагрузки:
- Е854А
- Е854В
- Е854С
|
0 – 3000 Ом
0 – 500 Ом
0 – 500 Ом
|
|
Класс точности
|
0,5
|
|
Степень защиты корпуса
|
IP20
|
|
Климатическое исполнение
|
УХЛ3.1
|
|
Условия эксплуатации:
- температура окружающего воздуха
- верхнее значение относительной влажности при температуре +35°С
- атмосферное давление
|
-30…+50°С
95%
84 -106 кПа (630 – 800 мм рт. ст.)
|
|
Габаритные размеры (ширина х высота х глубина)
|
70х80х77 мм
|
|
Масса, не более
|
0,5 кг
|
Структура обозначения преобразователей Е854
|
Е854
|
А
|
0-0,5
|
|
|
|
Входной сигнал:
0...0,5 А
0...1 А
0...2,5 А
0...5 А
|
|
|
Выходной сигнал:
А: 0...5 мА
В: 4...20 мА
С: 0…20 мА
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- Преобразователь измерительный Е854.
- Паспорт.
- Руководство по эксплуатации (прилагается к каждым 50-ти преобразователям или при отдельной поставке).
- Упаковка индивидуальная.
- Фиксатор (установлен на корпусе преобразователя).
Нумерация и обозначение контактов Е854
