Е851, Е856, Е857, Е858 преобразователи измерительные

Цена по запросу


Е851, Е856, Е857, Е858 преобразователи измерительныеПриборы «Е851», «Е856», «Е857», «Е858» используются в качестве преобразователей входного сигнала в унифицированный сигнал постоянного тока.

Применяются в сфере автоматизации электроэнергетического комплекса, АСУ ТП промышленных объектов различных отраслей промышленности, в том числе для контроля параметров различных электроустановок и электрических цепей.

Измерительные преобразователи работают во всех положениях - корпуса предназначены для навесного монтажа на панелях и щитах.

Технические характеристики Е851, Е856, Е857, Е858

Тип преобразователя

Входной сигнал

Е851

Сумма аналоговых сигналов постоянного тока

Е856

Постоянный ток

Е857

Напряжение постоянного тока

Е858

Частота переменного тока


Характеристики

Значения

Предел допускаемой основной приведенной погрешности, %:


- для преобразователей Е 851; Е 856-Е857

±0,5

- для преобразователя Е 858 (при нормировании)

±0,02 (Е858/2-5,7-14)

- от номинальной частоты 50 (60)Гц

±0,05 (Е858/1,6)

Параметры источника питания ( кроме Е 858):


- напряжение, В

220 (от - 33 до + 22),

240 (от - 36 до плюс 24)

- частота , Гц

45-65

Питание преобразователей Е 858 осуществляется от измерительной цепи.

Входные и выходные цепи гальванически развязаны между собой и с корпусом

Входное сопротивление Е851 по постоянному току по каждо-

Му входу, Ом

500

Сопротивление нагрузки, кОм:


- при выходном сигнале 0-5 мА

0-3

- при выходном сигнале 4-20 мА

0-0,5

Время установления выходного сигнала ,с

0,5

Значение пульсации выходного сигнала, %:


E 851,E856,E857,E858

0,6

E 857 с выходом больше 1000В

1,0

Условия эксплуатации:


- температура окружающей среды, °С:


Е851, Е858

от - 30 до + 50

Е856, Е857

от - 30 до + 60

Относительная влажность , %

95 при 35°С

Габариты, мм:


Е 851

125х110х145

Е 856-Е857

125х110х125

Е 858

125х110х125

Масса, кг:


Е 851

1,2

Е 856-Е857

0,8

Е 858

0,8


Тип, конструктивное исполнение

Сигнал

Потребляемая мощность, ВА

Входной

Выходной

От измерительной цепи

От цепи питания


количество входов

0...±5мА


4

Е851/1

0...±5мА

5

Е851/2

8

Е851/3

0 - 5мА

5

4 - 20мА

Е851/4

8


Величена пульсации,%


Е856/1

0- 75мВ

15

0 - 5мА

1*0,001

4

Е856/5

100

0 - 5мА

Е856/7

15

4 - 20мА

Е856/3

±5мB

15

0...±5мА

1*0,001

4

Е856/8

±75мB

15

4 - 12- 20мА

1*0,001

4

Е857/1

Один из диапазонов

0-60; 0-100;0-150;

0-250;0-500;0-1000;

0-1500; 0-2000

0 - 5мА

От 0,15 до 3 в зависимости от входного сигнала

4

Е857/3

4 - 20мА




Частота, Гц

Напряжение,В




Е858/1

45-55

100,220

или

240

0 - 5мА


3

Е858/6

55-65

Е858/2

48-52

Е858/5

58-62

Е858/3

49-51

Е858/4

59-61

Е858/7

45-55

4 - 20мА


4

Е858/12

45-65

Е858/8

48-52

Е858/11

58-62

Е858/9

49-51

Е858/10

59-61

Чертеж Е851, Е856, Е857, Е858

Е851, Е856, Е857, Е858 преобразователи измерительные

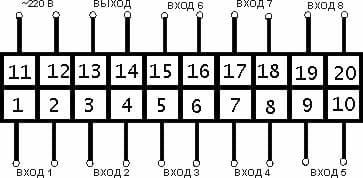

Схема электрическая подключения E851


Е851, Е856, Е857, Е858 преобразователи измерительные

Схема электрическая подключения E856, E857


Е851, Е856, Е857, Е858 преобразователи измерительные

Схема электрическая подключения E858
