ЦД9258 преобразователи измерительные цифровые частоты переменного тока

Цена по запросу


ЦД9258 преобразователи измерительные цифровые частоты переменного токаЦД9258 преобразователи измерительные предназначены для линейного преобразования частоты переменного тока в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Описание прибора

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Технические характеристики

Диапазон изменения напряжения входного сигнала, В

Номинальное значение напряжения входного сигнала, В

Диапазон измерения частоты преобразуемого входного сигнала, Гц

Номинальное значение частоты преобразуемого входного сигнала, Гц

75 – 125

100

45 – 55

50

187 – 242

220


Цвет индикаторов (без указания в заказе — зелёный):

зелёный/красный/жёлтый

Пределы допускаемой основной погрешности, %

±0.05

Допускаемый ток, коммутируемый каждым реле:

- для ЦД9258Р, ЦД9258Е, А

0.3

- для ЦД9258М, А

0.12

Допускаемое напряжение, коммутируемое каждым реле, В

250

Питание осуществляется по одному из следующих вариантов:

- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);

- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В; (по заказу номинальное значение может быть 230 В)

- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;

- от измерительной цепи напряжением от 75 до 125 В.

Мощность, потребляемая от:



- измерительной цепи, не более, В·А

0.5

- источника питания, не более, В·А

6.0

Габаритные размеры:

- для ЦД9258Р, мм

120х120х138

- для ЦД9258Е, мм

98x98x138

- для ЦД9258М, мм

72х72х90

Масса не более, кг

1.0

Диапазон рабочих температур, °C

от -40 до +50

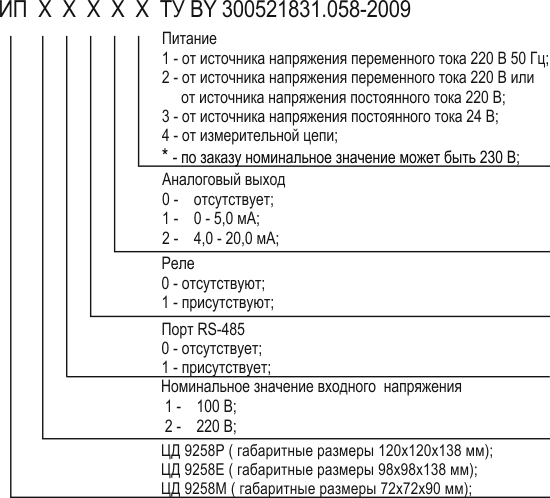

Структура заказа

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, параметры входных сигналов, наличие порта RS-485, наличие реле, параметры сигнала по аналоговому выходу (при его наличии), способ питания.

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

ЦД9258 преобразователи измерительные цифровые частоты переменного тока

Пример записи при заказе измерительных преобразователей ЦД9258Е, с номинальным значением входного напряжения 220 В, с портом RS-485, без реле, с выходным аналоговым сигналом от 4 до 20 мА, с питанием от источника напряжения переменного тока или постоянного тока с номинальным напряжением 220 В, цвет панели «Светлая»:

ЦД9258Е 21022 — 25 шт.

Скачать документацию:

ЦД9258 преобразователи измерительные РЭ (.pdf)
