Измерительные преобразователи AEDC875 предназначены для измерения постоянного тока различных диапазонов и преобразования их в унифицированные сигналы выходного тока для передачи на верхний уровень автоматизированной системы. AEDC875 могут иметь 2 или 3 аналоговых выхода, одноименных или разноименных.
Преобразователь AEDC875 может применяться в измерительных каналах автоматизированных систем управления, контроля и регулирования технологических процессов производства, диспетчерского управления и контроля объектов энергетических и промышленных предприятий, в том числе опасных производственных объектов.
Технические характеристики AEDC875
|
Тип преобразователя
|
Диапазон измерений входного сигнала
|
Выходной сигнал
|
Сопротивление нагрузки
|
Пределы основной погрешности по аналоговому выходу γ
|
|
AEDC875AА2
|
0…5 мА
|
0…5 мА
|
0 - 3000 Ом
|
±0,5%
|
|
AEDC875AА3
|
|
AEDC875AВ2
|
4…20 мА
|
0 - 500 Ом
|
|
AEDC875AВ3
|
|
AEDC875AС2
|
0…20 мА
|
0 - 500 Ом
|
|
AEDC875AС3
|
|
AEDC875AЕ2
|
-5…0…5 мА
|
0 - 3000 Ом
|
|
AEDC875AЕ3
|
|
AEDC875Aхх*
|
Согласно коду заказа
|
|
AEDC875Аххх*
|
|
AEDC875ВА2
|
4…20 мА
|
0…5 мА
|
0 - 3000 Ом
|
|
AEDC875ВА3
|
|
AEDC875ВВ2
|
4…20 мА
|
0 - 500 Ом
|
±0,25%
|
|
AEDC875ВВ3
|
|
AEDC875ВС2
|
0…20 мА
|
|
AEDC875ВС3
|
|
AEDC875ВЕ2
|
-5…0…5 мА
|
0 - 3000 Ом
|
±0,5%
|
|
AEDC875ВЕ3
|
|
AEDC875Вхх*
|
Согласно коду заказа
|
±0,5 (± 0,25)**%
|
|
AEDC875Вххх*
|
|
AEDC875СА2
|
0…20 мА
|
0…5 мА
|
0 - 3000 Ом
|
±0,5%
|
|
AEDC875СА3
|
|
AEDC875СВ2
|
4…20 мА
|
0 - 500 Ом
|
±0,25%
|
|
AEDC875СВ3
|
|
AEDC875СС2
|
0…20 мА
|
|
AEDC875СС3
|
|
AEDC875СЕ2
|
-5…0…5 мА
|
0 - 3000 Ом
|
±0,5%
|
|
AEDC875СЕ3
|
|
AEDC875Схх*
|
Согласно коду заказа
|
±0,5 (±0,25)**%
|
|
AEDC875Сххх*
|
|
AEDC875ЕА2
|
-5…5 мА
|
0…5 мА
|
0 - 3000 Ом
|
±0,5%
|
|
AEDC875ЕА3
|
|
AEDC875ЕВ2
|
4…20 мА
|
0 - 500 Ом
|
|
AEDC875ЕВ3
|
|
AEDC875ЕС2
|
0…20 мА
|
|
AEDC875ЕС3
|
|
AEDC875ЕЕ2
|
-5…0…5 мА
|
0 - 3000 Ом
|
|
AEDC875ЕЕ3
|
|
AEDC875Ехх*
|
Согласно коду заказа
|
|
AEDC875Еххх*
|
Примечания:
* х – обозначение типа аналогового выхода преобразователей AEDC875 с разноименными выходами, может принимать значения А, В, С, или Е (см. структуру обозначения).
**Для преобразователя с выходами типов В или С.
|
Характеристики
|
Значения
|
|
Питание
|
~220 В, 50 Гц (опции: ~230 В, 50 Гц; =/~220 В; =24В; =12 В)
|
|
Время установления выходного тока, не более
|
0,5 с
|
|
Пульсации выходного сигнала, не более
|
0,25 %
|
|
Мощность, потребляемая от цепи питания, не более
|
5,5 ВА
|
|
Мощность, потребляемая от измерительной цепи, не более, c конечным значением диапазона измерений:
- 5 мА
- 20 мА
|
12,5 ВА
60 ВА
|
|
Степень защиты оболочки по ГОСТ 14254-96
|
IP20
|
|
Габаритные размеры
|
120х80х77 мм
|
|
Масса, не более
|
0,7 кг
|
|
Средний срок службы
|
15 лет
|
|
Средняя наработка до отказа
|
110000 ч
|
|
Рабочие условия применения:
- диапазон рабочих температур
- относительная влажность воздуха
- атмосферное давление
|
-30…+55°С
95% при +35°С
84…106,7 кПа
|

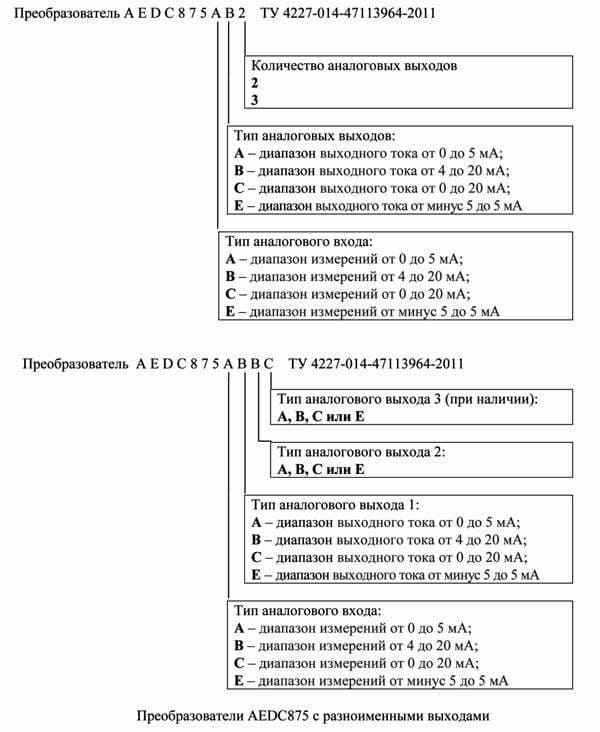

Структура обозначения AEDC875 с одноименными выходами
|
AEDC875
|
А
|
В
|
2
|
Опция
|
|
|
|
|
|
Не указывается - сеть переменного тока 220 В, 50 Гц (стандартное питание)
Опция 2 - сеть переменного тока 230 В, 50 Гц
Опция 3 - сеть постоянного / переменного тока 220 В
Опция 4 - сеть постоянного тока 24 В
Опция 5 - сеть постоянного тока 12 В
|
|
Количество аналоговых выходов: 2 или 3
|
|
Выходной сигнал:
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА
|
|
Входной сигнал:
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА
|
|
Тип преобразователя
|
Структура обозначения AEDC875 с разноименными выходами
|
AEDC875
|
А
|
В
|
Е
|
В |
Опция
|
|
|
|
|
|
|
Не указывается - сеть переменного тока 220 В, 50 Гц (стандартное питание)
Опция 2 - сеть переменного тока 230 В, 50 Гц
Опция 3 - сеть постоянного / переменного тока 220 В
Опция 4 - сеть постоянного тока 24 В
Опция 5 - сеть постоянного тока 12 В
|
|
Выходной сигнал 3 (при наличии):
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА
|
|
Выходной сигнал 2:
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА
|
|
Выходной сигнал 1:
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА
|
|
Входной сигнал:
А: 0...5 мА
В: 4...20 мА
С: 0...20 мА
Е: -5...5 мА
|
|
Тип преобразователя
|
Стандартный комплект поставки:
- Преобразователь измерительный AEDC875.
- Паспорт.
- Руководство по эксплуатации.
- Фиксатор (установлен на корпусе преобразователя).
- Розетка 15EDGK-3.81-04P (при наличии интерфейса RS-485).
- Наклейка защитная (при наличии интерфейса RS-485).
- Компакт-диск с программным обеспечением (при наличии интерфейса RS-485).
- Упаковка индивидуальная.
