ЦЛ9260 преобразователи измерительные цифровые предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока и отображения результатов измерения на отсчетном устройстве с учетом коэффициентов трансформации первичной цепи, и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Описание прибора
Область применения: измерительные преобразователи могут применяться для комплексной автоматизации объектов электроэнергетики.
Предназначены для включения непосредственно или через измерительные трансформаторы тока и (или) напряжения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи обеспечивают гальваническое разделение последовательных входных цепей между собой, последовательных и параллельных входных цепей, всех цепей и цепей питания, входных и выходных цепей.
Технические характеристики
|
Параметры преобразуемого входного сигнала
|
|
Ток IA = IC, А
|
Напряжение UAB, UBC, UCA, В
|
sin φ
|
Частота, Гц
|
|
Диапазон преобр.
|
Номин. значение, Iн
|
Диапазон преобр.
|
Номин. значение, Uлн
|
Диапазон изменения
|
Номин. значение
|
|
0 – 0.5
0 – 1.0
0 – 2.5
0 – 5.0
|
0.5
1.0
2.5
5.0
|
0 – 120
0 – 264
0 – 456
|
100
220
380
|
плюс 1-0-минус 1-0-плюс 1
(0-плюс 1-0-минус 1-0)
|
плюс 1
и
минус 1
|
45 – 55
|
|
80 – 120
|
100
|
|
Примечание: диапазон преобразования 80 – 120 В для измерительных преобразователей с питанием от измерительной цепи.
|
|
Диапазон изменения выходного аналогового сигнала, мА
|
Диапазон сопротивления нагрузки, кОм
|
Диапазон изменения коэффициента мощности sin φ
|
|
±5.0
|
0 - 3.0
|
плюс 1-0-минус 1-0-плюс 1
|
|
0 - 2.5 - 5.0
|
0 - 3.0
|
|
4.0 - 12.0 - 20.0
|
0 - 0.5
|
|
0 - 5.0
|
0 - 3.0
|
плюс 1-0
|
|
4.0 - 20.0
|
0 - 0.5
|
|
Цвет индикаторов (без указания в заказе — зелёный):
|
зелёный/красный/жёлтый
|
|
Пределы допускаемой основной погрешности, %
|
±0.5
|
|
Допускаемый ток, коммутируемый каждым реле, А
|
0.3
|
|
Допускаемое напряжение, коммутируемое каждым реле, В
|
250
|
|
Питание осуществляется по одному из следующих вариантов:
|
|
- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);
|
|
- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);
|
|
- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В;
|
|
- от измерительной цепи напряжением от 80 до 120 В.
|
|
Мощность, потребляемая от:
|
|
- измерительной цепи, не более, В·А
|
6.0
|
|
- источника питания, не более, В·А
|
6.0
|
|
Габаритные размеры:
|
|
- для ЦЛ9260Р, мм
|
120х120х138
|
|
- для ЦЛ9260Е, мм
|
98x98x138
|
|
Масса не более, кг
|
1.0
|
|
Диапазон рабочих температур, °C
|
от -40 до +50
|

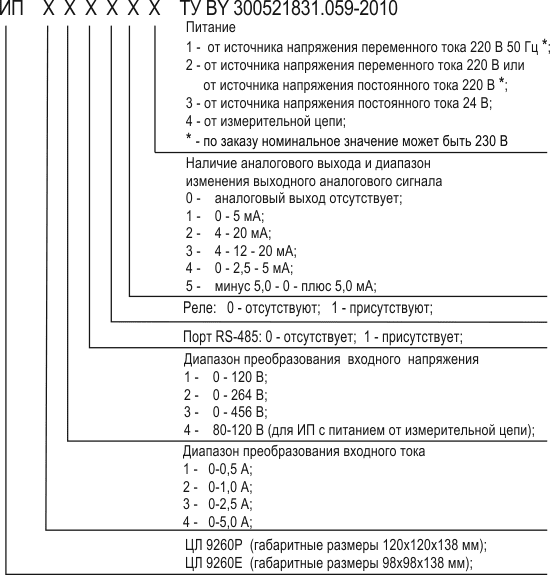

Структура заказа
При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, шестиразрядный цифровой код, определяющий диапазон преобразования входного тока, диапазон преобразования входного напряжения, наличие или отсутствие порта RS-485, наличие или отсутствие реле, наличие или отсутствие аналогового выхода и параметры сигнала по аналоговому выходу, вариант питания.
При заказе приборов, предназначенных для включения через измерительные трансформаторы, дополнительно необходимо указать коэффициент трансформации измерительных трансформаторов, устанавливаемых в первичной цепи измерительных преобразователей.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительных преобразователей ЦЛ9260Р, с диапазоном преобразования входного тока 0 – 5.0 А, с диапазоном преобразования входного напряжения 0 – 120 В, с выходом RS-485, без реле, с выходным аналоговым сигналом 4 – 20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, предназначенного для включения через измерительный трансформатор тока с коэффициентом трансформации 300/5 А и измерительный трансформатор напряжения с коэффициентом трансформации 10000/100 В:
ЦЛ9260Р 411022; 300/5 А; 10000/100 В — 25 шт.
Скачать документацию:
ЦЛ9260 преобразователи измерительные РЭ (.pdf)
