ЦА9256 преобразователи измерительные цифровые постоянного тока

Цена по запросу


ЦА9256 преобразователи измерительные цифровые постоянного токаПреобразователи измерительные ЦА9256 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента преобразования первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485. Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.

Описание прибора

Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.

Предназначены для непосредственного включения или для включения от наружных шунтов или от первичных преобразователей.

Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.

Измерительные преобразователи обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.

Технические характеристики

Диапазон измерения преобразуемого входного сигнала

Диапазон изменения выходного аналогового сигнала, мА

Сопротивление нагрузки, кОм

0–5.0 мА
4.0–20.0 мА
0–20.0 мА
0–75 мВ

0–5

0–3.0

0–20

0–0.5

4–20

0–0.5

0–2.5–5.0 мА
4–12–20 мА
±5.0 мА
±20.0 мА
±75.0 мВ

0–2.5–5

0–3.0

±5.0

0–3.0

4–12–20

0–0.5

0–10–20

0–0.5


Цвет индикаторов (без указания в заказе — зелёный):

зелёный/красный/жёлтый

Пределы допускаемой основной погрешности, %

±0.5

Допускаемый ток, коммутируемый каждым реле:

- для ЦА9256Р, ЦА9256Е, А

0.3

- для ЦА9256М, А

0.12

Допускаемое напряжение, коммутируемое каждым реле, В

250

Питание осуществляется по одному из следующих вариантов:

- от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В);

- от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В);

- от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В.

Мощность, потребляемая от:



- измерительной цепи, не более, В·А

0.05

- источника питания, не более, В·А

6.0

Габаритные размеры:

- для ЦА9256Р, мм

120х120х138

- для ЦА9256Е, мм

98х98х138

- для ЦА 9256М, мм

72х72х90

Масса не более, кг

1.0

Диапазон рабочих температур, °C

от -40 до +50

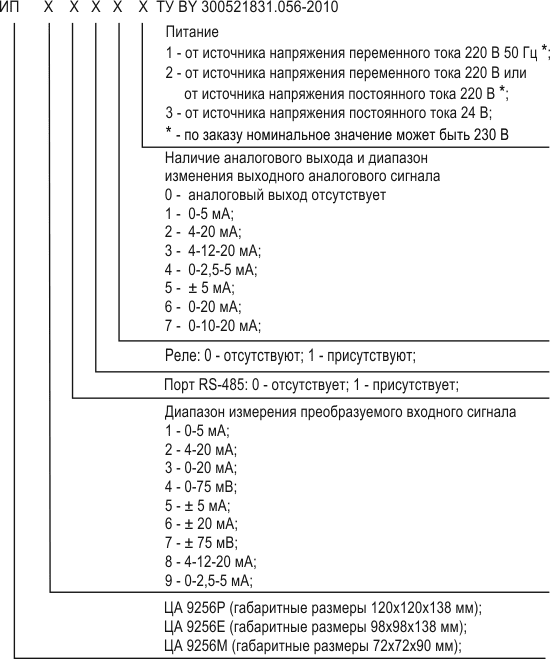

Структура заказа

При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, параметры входных сигналов, наличие порта RS-485, наличие реле, параметры сигнала по аналоговому выходу (при его наличии), способ питания.

При заказе приборов, предназначенных для включения от шунтов или первичных измерительных преобразователей, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного измерительного преобразователя.

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.

ЦА9256 преобразователи измерительные цифровые постоянного тока

Пример записи при заказе измерительного преобразователя ЦА9256Е, с диапазоном измерения преобразуемого входного сигнала 0 – 75 мВ, с портом RS-485, без реле, с диапазоном изменения выходного аналогового сигнала 0 – 5 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, подключаемого через шунт 0 – 100 А, 0 – 75 мВ:

ЦА 9256Е 41012; 0 – 100 А — 25 шт.

Скачать документацию:

ЦА9256 преобразователи измерительные РЭ (.pdf)
